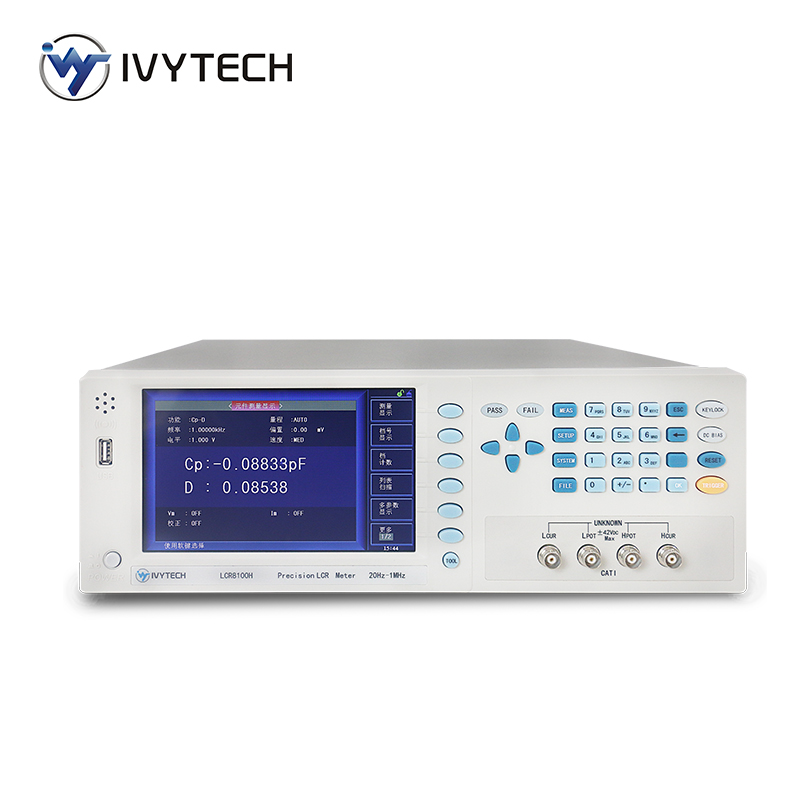

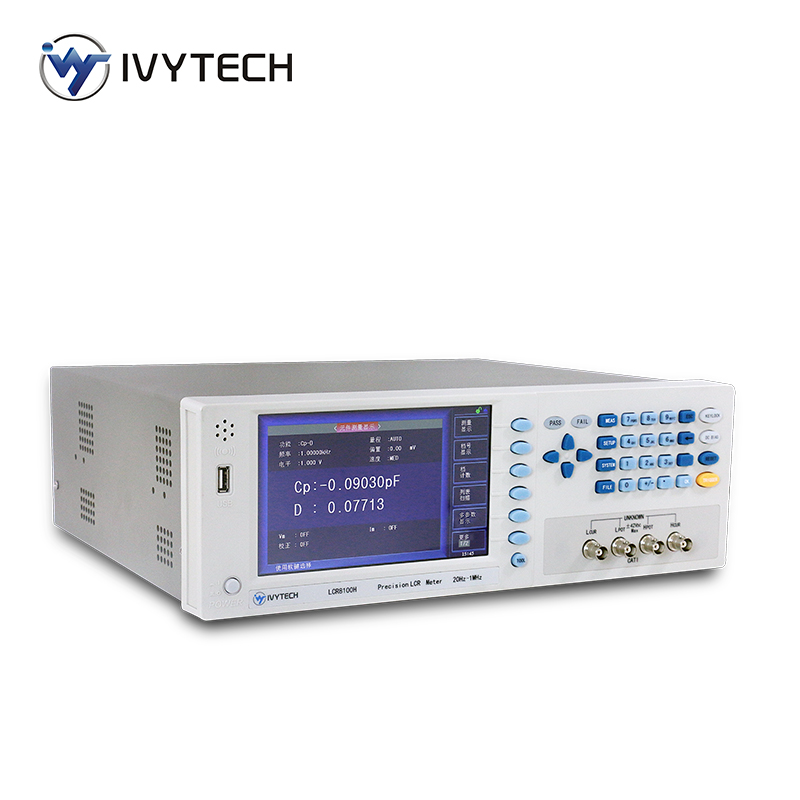

艾维泰科LCR8000H系列高频数字电桥
艾维泰科LCR8000H系列高频数字电桥
浏览人数：391 发表时间：2022-04-26
• 全新32位核心处理器，数据完全比对国外一流设备 • 7英寸真彩TFT显示器 • 20 Hz－5MHz测试频率，频点连续可调 • 0.05%的基本测量准确度，测试速度快 • 图形扫描分析功能，支持频率/电平/偏置扫描，洞察被测件特性 • 测试电压或电流的自动电平控制ALC功能 • 30Ω ,50Ω, 100Ω，10/CC四种不同信号源输出阻抗 • 内建比较器, 10档分选及档计数功能 • -5V ~+5V(-100mA~+100mA) 内部直流偏置 • 10点列表扫描功能 • 可通过U盘来实现仪器软件
产品咨询电话：18928099272
产品简介
LCR8000H系列高频数字电桥的属性：
| 型 号 | LCR8100H | LCR8500H | |
| 测试参数 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR | ||
| 测试频率 | 20Hz-1MHZ , 0.01Hz分辨率 | 20Hz－5MHz，0.01Hz分辨率 | |
| 基本测量准确度 | 0.05% | ||
| 等效电路 | 串联, 并联 | ||
| 数学功能 | 绝对值偏差,百分比偏差 | ||
| 量程方式 | 自动, 保持, 手动选择 | ||
| 触发方式 | 内部, 手动, 外部, 总线 | ||
| 测量速度（≥1kHz） | 快速: 最快200次/秒, 中速: 12次/秒,慢速: 3次/秒 | ||
| 平均次数 | 1—255 | ||
| 延时时间 | 0—6s, 以1ms步进 | ||
| 校准功能 | 开路/ 短路 / 负载 | ||
| 显示方式 | 直读，Δ%，V/I（被测电压/电流监视) | ||
| 显示器 | 800×480 RGB7英寸16: 9 TFT LCD显示器 | ||
| LCR8000H系列高频数字电桥测试信号 | |||
| 输出阻抗 | 30 Ω, 100 Ω, 10 /100, 10 /CC可选择 | ||
| 测试信号电平 | 正常：10 mV－5V 准确度：10%，1 mV步进恒电平：10 mV－1 V 准确度：5%，1 mV步进 | ||
| 直流偏置源 | 内部 | -5V— +5V(-100mA— +100mA)内置偏流源，5%，1mV步进 | |
| 选配 | IV100mA：±10V（±100mA）直流偏压源选件 | ||
| IV1A：0-1A直流偏流源选件 | |||
| 显示范围 | |||
| |Z|, R，X | 0.01mΩ — 99.9999 MΩ | ||
| DCR | 0.01 mΩ — 99.9999 MΩ | ||
| |Y|, G，B | 0.00001μS — 99.9999S | ||
| C | 0.00001pF — 9.9999F | ||
| L | 0.00001μH — 99.9999kH | ||
| D | 0.00001 — 9.9999 | ||
| Q | 0.00001 — 9999.9 | ||
| θ (DEG) | -179.999° — 179.999° | ||
 θ (RAD)
|
-3.14159 — 3.14159 | ||
| 比较器功能 | 十档：（九档合格，一档不合格），另有AUX档 | ||
| 存储器 | 100多组内部仪器设定供存储/调用，U盘扩展500多组 | ||

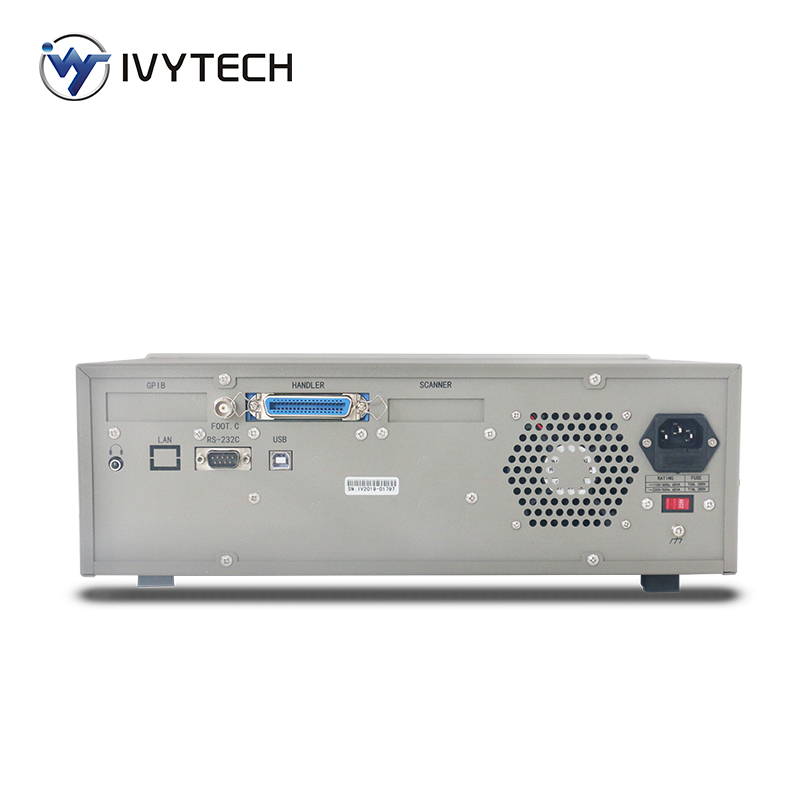

| 接口 | 标配RS232C、HANDLER、USB HOST、选配USB DEVICE，耳机接口，脚踏接口、GPIB | ||
| 裸机尺寸（W*H*D) mm | 370*125*340 | ||
| 装箱尺寸（W*H*D) mm | 445*260*495 | ||
| LCR8000H系列高频数字电桥净重 kg | 7.4 | ||
