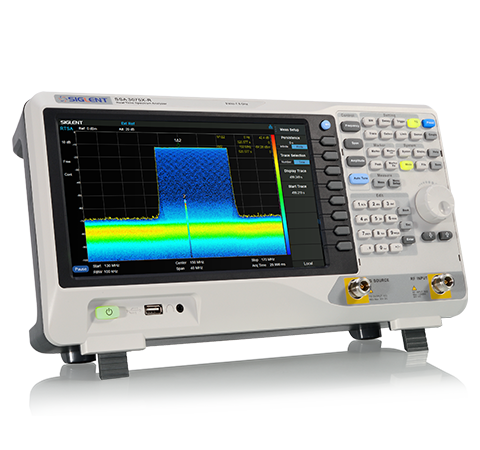

鼎阳SSA3000X-R 实时频谱分析仪 SSA3032X-R、SSA3050X-R、SSA3075X-R

鼎阳SSA3000X-R 实时频谱分析仪 SSA3032X-R、SSA3050X-R、SSA3075X-R

浏览人数：387 发表时间：2022-04-26

主要特性频率范围从9 kHz ~ 7.5 GHz 最高实时分析带宽40 MHz 100% POI 最短信号持续时间 7.2 us 频谱图采集量50000 帧显示平均噪声电平 DANL -165 dBm/Hz （典型值）相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）标配矢量网络分析VNA功能以及DTF功能

产品咨询电话：18928099272

购买咨询产品手册

产品简介

性能优异的实时频谱分析仪

SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器，采用成熟的射频和数字中频处理技术，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际领先水平，是一款性能优异的实时频谱分析仪。

· 频率范围9 kHz 到3.2 GHz/5.0 GHz/7.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，跟踪源，远程控制指令集，EasySpectrum上位机软件
· 选配传输响应，驻波比测量，信号功率测量，EMI预兼容测试

矢量网络分析

频率范围从最低100 kHz到最高7.5 GHz：

· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；

高速稳定的实时频谱采集、分析、显示

SSA3000X-R实时频谱分析仪可设定频率模板触发功能，无缝采集分析被测信号（带宽信号），适用于观测分析小信号和跳频信号。

· 可选实时分析带宽：标配25 MHz，选配40 MHz
· 丰富的显示功能：提供光谱图、概率密度谱和时间功率等多种显示方式
· 可设定的频率模板触发功能
· 丰富的应用领域：无线连接和移动通信测量，宽带信号捕获与分析，通信和微波实验课程，电磁兼容测试，天线和电缆测量等

丰富的测量功能

SSA3000X-R具备多种测量模式，满足不同的测试需求：

· 频谱分析模式：最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平
· 实时频谱模式：支持Density，3D，Spectrogram，PvT等多种显示方式，多维度观察复杂瞬变信号
· 调制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM测量分析
· 反射驻波测量：使用外置电桥实现S11电压驻波比测量，调试天线端口匹配
· EMI预兼容测试：标配对数频率轴和限制线，可选配EMI滤波器和准峰值检波器
