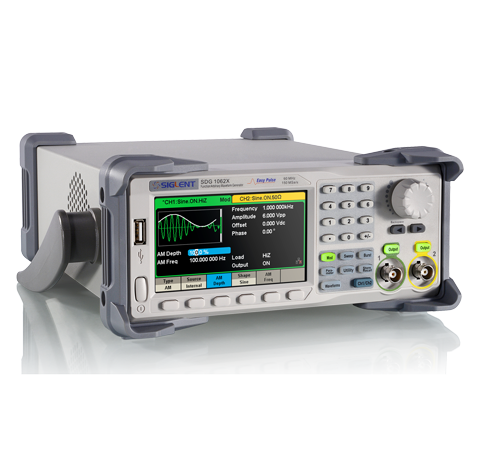

鼎阳SDG1000X系列函数任意波形发生器 SDG1062X、SDG1032X
鼎阳SDG1000X系列函数任意波形发生器 SDG1062X、SDG1032X
浏览人数：379 发表时间：2022-04-26
主要特性 等性能双通道。正弦波、方波最大输出频率60 MHz 150 MSa/s采样率，14 bit垂直分辨率 逐点输出任意波，波形长度2~16 kpts 脉冲上升/下降时间可调，脉宽精细可调 复杂信号合成能力 4.3 英寸显示屏
产品咨询电话：18928099272
产品简介
高性能方波
SDG1000X使用了专门的方波产生电路打破了60 MHz的通道带宽限制，获得了高性能方波。
· SDG1000X系列的带宽是60 MHz，却拥有 60 MHz高性能方波
· 上升/下降时间低于4.2 ns
· 方波具有与脉冲波一致的抖动性能
· 上升/下降时间低于4.2 ns
· 方波具有与脉冲波一致的抖动性能
创新的 EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达12.5 MHz
· 上升和下降时间分别可设置最快可达16.8 ns
· 脉宽精细可调，最小可达32.6 ns
· 占空比低至0.001%
· 低抖动
· 上升和下降时间分别可设置最快可达16.8 ns
· 脉宽精细可调，最小可达32.6 ns
· 占空比低至0.001%
· 低抖动
TrueArb 波形技术
使用了创新的 TrueArb 技术，可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术，不会遗漏任何波形信息，同时还具体以下优势：
· 16 kpts的波形长度，波形细节更精细
· 14 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号
· 14 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号
复杂信号生成能力
SDG1000X具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式。
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程
· 支持线性和对数的扫频方式。
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程
