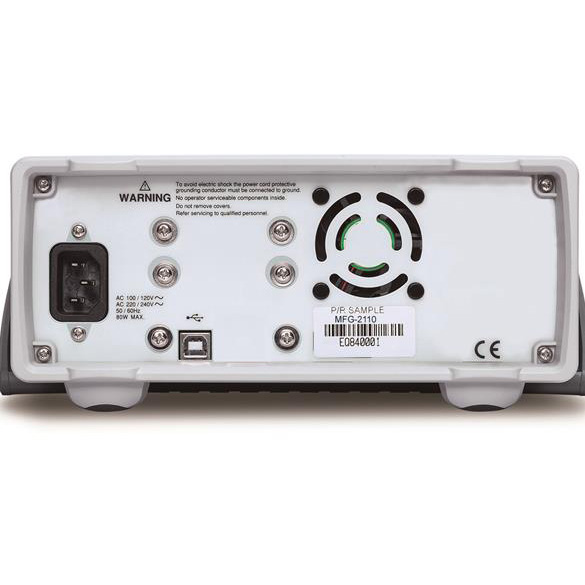

固纬MFG-2000系列多通道任意波形信号产生器 包含单通道10M/20M/30M/60MHz 的任意波形信号发生器输出

固纬电子推出的MFG-2000系列多通道任意波形信号产生器，包含基本款MFG-21XX与进阶款MFG-22XX系列。MFG-21XX 系列，其输出包含单通道10M/20M/30M/60MHz 的任意波形信号发生器输出;25MHz脉冲信号发生器;160MHz 或320MHz RF 发生器(MFG-2160MF/MFG-2160MR)与功率放大器(MFG-2120MA only)；MFG-22XX 系列 ，包含30MHz/60MHz等性能双通道任意波形信号产生器输出 ，25MHz脉冲信号发生器；160MHz 或320MHz RF 发生器(MFG-2260MFA/MFG-2260MRA)与功率放大器(MFG-2260MFA/MFG-2260MRA only).

      MFG-2000 系列，通道数输出可达5种同时输出(MFG-2260MFA/MFG-2260MRA)， 包括了CH1与CH2为两个频率为60MHz的等性能双通道AFG(任意波形信号发生器)；RF发生器，除了是一部标准AFG以外，正弦波部分还可产生最高320MHz与各种调变的RF信号；脉冲信号发生器，频率可达25MHz；功率放大器，是一个适用于音频范围的放大器。这5种不同功能通道分布在10个型号上，从基本的单通道AFG加脉冲信号产生器开始，到同时具备5种通道的型号，可以满足多种领域的教学与产业的应用。

      MFG-2000中的AFG通道可输出正弦波,方波,三角波..等一般常用波形.更有200MHz/s取样率、100MHz波形重复率、14位分辨率、16k点存储深度的"真实逐点输出”任意波形特性；部分型号具有AM/FM/PM/FSK/PWM调变、Sweep, Burst, Trigger, 150MHz Frequency Counter等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。RF产生器为一功能完整的AFG信号源(含ARB), 各种调变、Sweep等功能外,更增加了ASK,PSK等数字调变,且正弦波频率可达320MHz。25MHz的脉冲产生器为标准配备，可独立输出的脉冲产生器为一功能完整脉冲信号源,除一般脉冲宽度可调外,其上升/下降时间(Leading and Trailing Edge Time)可调，可当作触发信号的应用。功率输出可达20W, 放大倍率达20dB的可独立输入/输出功率放大器拥有DC-100KHz带宽,< 0.1%低失真，可用于音频信号的应用。

快速选型

详细规格
	CH1任意波形发生器	CH2任意波形发生器	25MHz 脉冲发生器	射频发生器(任意波形发生器)	功率放大器	调制/扫描/突发/频率计数器
MFG-2110	●10MHZ		●
MFG-2120	●20MHZ		●
MFG-2120MA	●20MHZ		●		●	●
MFG-2130M	●30MHZ		●			●
MFG-2160MF	●60MHZ		●	●160MHZ		●
MFG-2160MR	●60MHZ		●	●320MHZ		●
MFG-2230M	●30MHZ	●30MHZ	●			●
MFG-2260M	●60MHZ	●60MHZ	●			●
MFG-2260MFA	●60MHZ	●60MHZ	●	●160MHZ	●	●
MFG-2260MRA	●60MHZ	●60MHZ	●	●320MHZ	●	●
任意函数	任意波		内建
	取样率		200 MSa/s
	重建率		100MHz
	波形长度		16k 点
	振幅分辨率		14 位
	非易失性内存		10组 16k 点(1)
	用户自定义输出部分		自点2~16384 (可选)
	用户自定义标记输出部分		自点2 ~ 16384(可选)
	输出模式		1~1048575 周期或无限模式
频率特性	范围		正弦波	320MHz(最大)
			方波	25MHz(最大)
			三角波, 斜波	1MHz
	分辨率			1μHz
	准确度稳定性		±20 ppm
	老化率		±1 ppm, 每年
	误差		≤1μHz
输出特性(2)	振幅范围		1mVpp ~ 10 Vpp (接 50Ω负载)2mVpp ~ 20 Vpp (开路)
	精度		设定值的±2% ±1 mVpp(1 kHz/接 50Ω负载无直流偏压))
	分辨率		0.1mV 或 4 位
	平坦度		± 1%  (0.1dB)  ≦1MHz  ；± 3% (0.3dB)  ≦50 MHz；± 10% (0.9dB)   ≦160MHz；± 30% (3dB)   ≦320MHz；(正弦波相对于1 kHz/接 50Ω负载)
	单位		Vpp, Vrms, dBm
偏压	范围		±5 Vpk ac +dc接 50Ω负载)±10Vpk ac +dc (开路)
	准确度		1% 设定+ 5mV+ 0.5% 振幅
波形输出	阻抗		50Ω 典型值 (固定)；> 10MΩ (输出无效时)
	保护		短路保护；超载继电器自动禁用主输出
	接地隔离		42Vpk 最大
同步输出	范围		TTL-相容>1kΩ
	阻抗		50Ω 标准
	接地隔离		42Vpk 最大
正弦波特性(3)	谐波失真		–60 dBc   DC～200kHz, Ampl>0.1 Vpp；–55 dBc   200kHz～1 MHz, Ampl>0.1 Vpp；–45 dBc   1MHz～10 MHz, Ampl＞0.1Vpp；–30 dBc   10MHz～320MHz, Ampl＞0.1Vpp
	总谐波失真		< 0.1% (Ampl>1Vpp) DC~100 kHz
方波特性	上升/下降时间		<15ns
	过激信号		<5%
	非对称性		周期的1% +5 ns
	占空比		0.01% to 99.99%(受限于当前频率设定)
	抖动		20ppm+500ps(4)
斜波特性	线性度		<峰值输出的 0.1%
	对称性		0% ~ 100%
脉冲波特性	频率		1uHz~25MHz
	脉冲宽度		≧20nS(受限于当前频率设定)
	占空比		0.01%~99.99%(受限于当前频率设定)
	过激		<5%
	抖动		20ppm +500ps(4)
AM 调制	载波波形		正弦波,方波,三角波,斜波,脉冲波,任意波
	调制波形		正弦波, 方波, 三角波, 上斜波, 下斜波
	调制频率		2mHz~20kHz (内部) DC ~ 20kHz (外部)
	深度		0% to 120.0%
	信号来源		内部 / 外部
FM 调制	载波波形		正弦波, 方波, 三角波, 斜波
	调制波形		正弦波, 方波, 三角波, 上斜波, 下斜波
	调制频率		2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
	峰值偏移		DC ~ 最大频率
	信号来源		内部 / 外部
PM	载波波形		正弦波, 方波, 三角波, 斜波
	调制波形		正弦波, 方波, 三角波,上斜波, 下谐波
	调制频率		2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
	相位偏移		0∘~360.0∘
	信号来源		内部 / 外部
SUM	载波波形		正弦波, 方波, 三角波, 斜波
	调制波形		正弦波, 方波, 三角波,上斜波, 下斜波
	调制频率		2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
	SUM 深度		0%~100.0%
	信号来源		内部 / 外部
PWM	载波波形		正弦波, 方波, 三角波, 斜波
	调制波形		正弦波, 方波, 三角波,上斜波, 下斜波
	调制频率		2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)
	相位偏移		0%~100.0% 脉冲宽度
	信号来源		内部 / 外部
FSK	载波波形		正弦波, 方波, 三角波, 斜波, 脉冲波
	调制波形		50% 方波占空比
	内部频率		2 mHz ~ 1 MHz
	频率范围		1μHz ~ 最大频率
