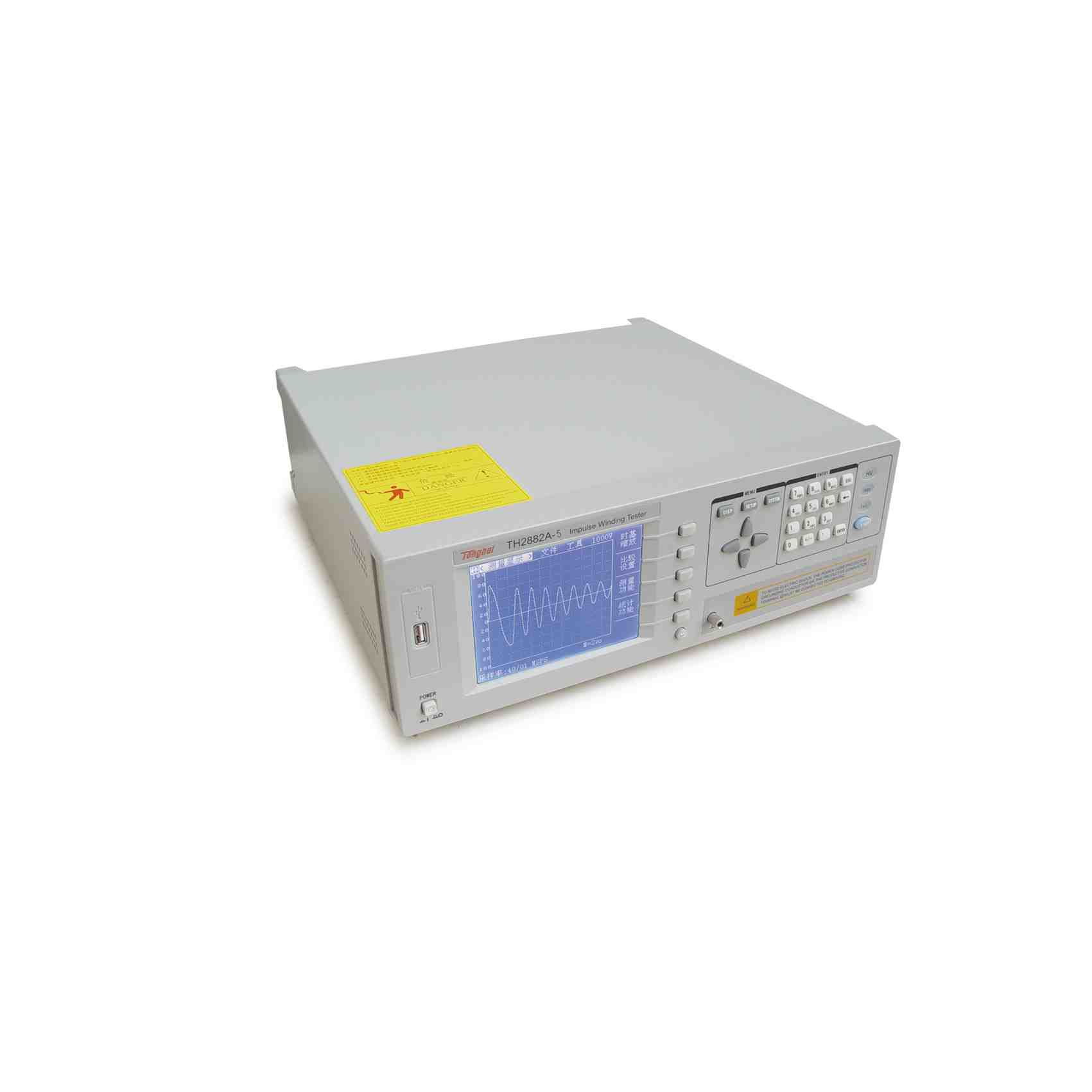

同惠通用行TH2882A-5 脉冲式线圈测试仪
产品简介
线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。 TH2882A系列脉冲式线圈测试仪是采用高速取样技术研制的新一代线圈类产品绝缘性能的测试仪器，可为大多数线圈类产品提供测试解决方案。 TH2882A将标准线圈的采样波形存储于仪器中，测试时将被测波形与标准波形比较，根据设定的判据（面积、面积差、相位差、电晕等）以判定被测线圈的优劣。
|
型号 |
TH2882A-5 |
|
输出脉冲电压 |
500V-5000V±5%，100V步进 |
|
电压控制方式 |
正常：编程设定测试端开路时电压恒定：电压自动控制，不受绕线阻抗影响 |
|
测试范围 |
单相 |
|
脉冲能量 |
≤90milli-焦耳 |
|
电感量测试范围 |
≥20μH |
|
显示器 |
320×240点LCD屏幕，240×200点波形显示 |
|
显示内容 |
设定参数，标准与被测波形，测量与比较结果 |
|
波形采样 |
最大40 MSPS采样率，8位，960点 |
|
输入阻抗 |
10MΩ(电阻分压器) |
|
测量速度 |
5.5次/秒（波形显示OFF）,3.3次/秒（波形显示ON） |
|
显示波形测量 |
电压，时间，频率 |
|
触发方式 |
内部/手动（脚控）/外部/总线 |
|
比较方式 |
面积比较，面积差比较，电晕放电，相位差比较 |
|
测量重复精度 |
±1% |
|
判别输出 |
PASS/FAIL 显示，报警 |
|
存储器 |
仪器内部可存储60组标准波形USB盘可存储500组标准波形 |
|

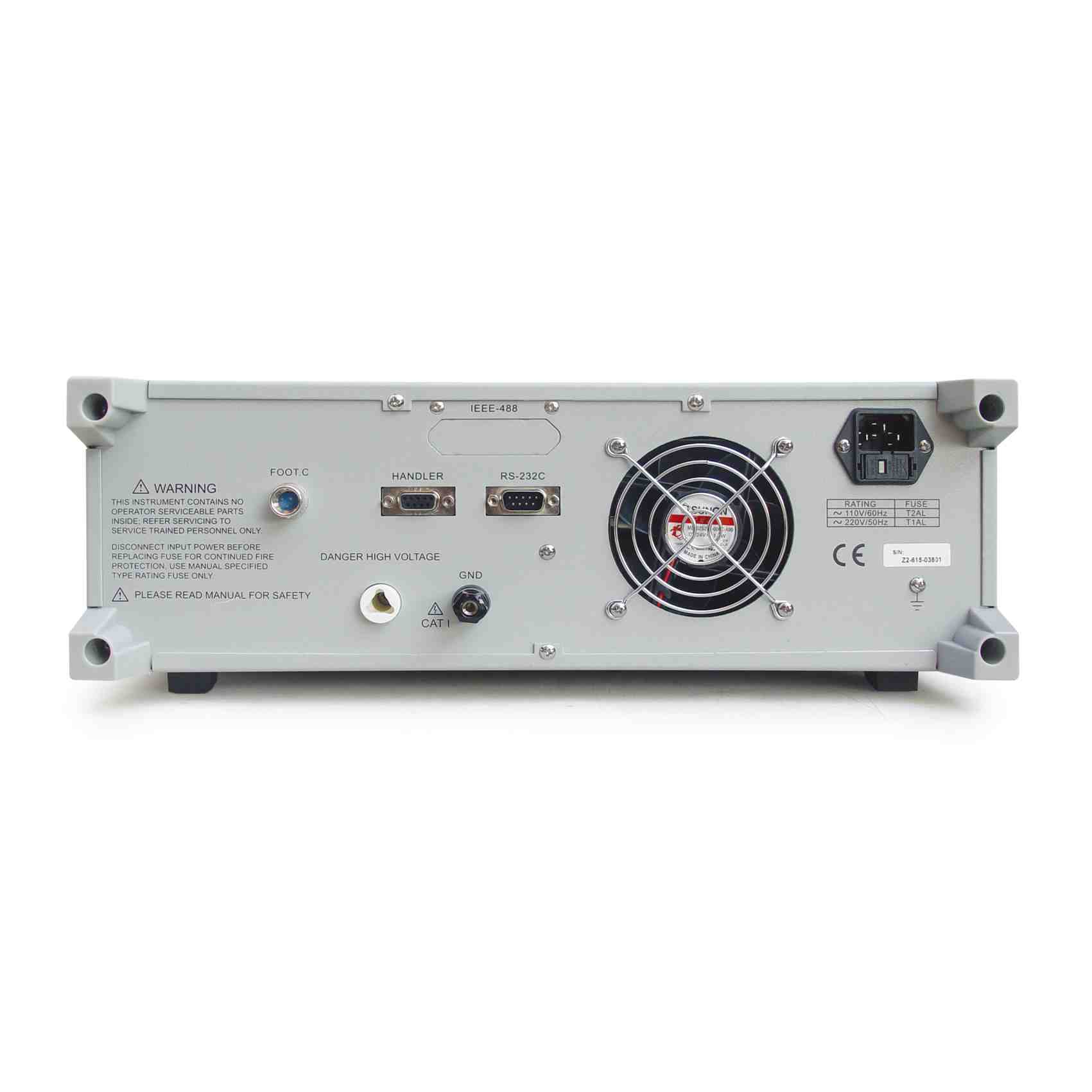

接口 |
HANDLER,RS232C,GPIB(选件) |
