固纬可编程直流电源 PPX-1005、PPX-2002、PPX-2005、PPX-3601、PPX-3603、PPX-10H01
固纬可编程直流电源 PPX-1005、PPX-2002、PPX-2005、PPX-3601、PPX-3603、PPX-10H01
产品简介
为了延长便携设备及穿载式装置的使用时间，制造商不仅致力在提升电路的运行效率，也尽可能地减少待机时的功率消耗。固纬电子为了满足用户在低功率量测上的应用，推出了电流量测分辨率( 0.1µA, 1µA, 10µA, 0.1mA)以及电压量测分辨率(0.1mV, 1mV)的PPX系列，提供电源给便携设备及穿载式装置使用，而且当装置进入sleep mode 或standby mode时，PPX系列仍然可以量测待测物细微的电流变化。
PPX系列提供Test Sequence功能，此功能可由用户自行定义输出波形，由使用者任意编辑，并设定各步骤之电压爬升或下降时间及电压维持的时间；在操作上用户可直接在PPX系列前面板编辑，或经由计算机编辑CSV档案并汇入PPX系列，甚至可以远程编辑PPX系列。另外PPX系列的OCP Delay 功能可以让用户依据待测物特性，弹性地调整触发过电流保护的时间，在保护待测物同时也能测试特定时间内待测物的电流变化。
除了电压、电流、功率量测外，PPX系列也支持温度量测，搭配K Type Thermocouple, 可以量测温度范围从-200到+1372℃。支持的标准通讯界面包括USB, LAN, RS-232, RS-485以及选配界面GPIB.
型号
PPX-1005
PPX-2002
PPX-2005
PPX-3601
PPX-3603
PPX-10H01
直流输出
输出电压
10.000V
20.000V
20.000V
36.000V
36.000V
100.00V
输出电流
5.0000A
2.0000A
5.0000A
1.0000A
3.0000A
1.0000A
输出功率
50W
40W
100W
36W
108W
100W
定电压操作
电源调节率
±(0.01% of setting + 1mV)
±(0.01% of setting + 1mV)
±(0.01% of setting + 1mV)
±(0.01% of setting + 3mV)
±(0.01% of setting + 3mV)
±(0.01% of setting + 7mV)
负载调节率
±(0.01% of setting + 2mV)
±(0.01% of setting + 2mV)
±(0.01% of setting + 3mV)
±(0.01% of setting + 3mV)
±(0.01% of setting + 4mV)
±(0.01% of setting + 7mV)
瞬间恢复时间 *1
<50us
<100us
纹波&噪声
(Vrms*2/ Vpp*3)
0.35mVrms/<6mV Vpp
0.5mVrms/<8mV Vpp
0.5mVrms/<8mV Vpp
0.8mVrms/<10mV Vpp
0.8mVrms/<10mV Vpp
1.2mVrms/<15mV Vpp
上升时间*4
Rated load
20ms
50ms
100ms
No load
20ms
50ms
100ms
下降时间*5
Rated load
10ms
20ms
50ms
No load
100ms
150ms
250ms
设定范围 (105%)
0V～10.5V
0V ～ 21.0V
0V ～21.0V
0V ～ 37.8V
0V～37.8V
0V～ 105.0V
设定分辨率
0.2mV
0.5mV
0.5mV
1mV
1mV
2mV
设定准确度 (23℃±5℃)
±(0.03% of setting + 3mV)
±(0.03% of setting + 5mV)
±(0.03% of setting + 5mV)
±(0.03% of setting + 8mV)
±(0.03% of setting + 8mV)
±(0.03% of setting + 20mV)
线路补偿电压 (single line)
1V
3V
温度系数 (TYP.)
100 ppm/℃
定电流操作
电源调节率
±(0.02% of setting + 250uA)
±(0.02% of setting + 100uA)
±(0.02% of setting + 250uA)
±(0.02% of setting + 50uA)
±(0.02% of setting + 150uA)
±(0.02% of setting + 50uA)
负载调节率
±(0.02% of setting + 250uA)
±(0.02% of setting + 100uA)
±(0.02% of setting + 250uA)
±(0.02% of setting + 50uA)
±(0.02% of setting + 150uA)
±(0.02% of setting + 50uA)
纹波&噪声
(Arms*2)
2mA
1mA
2mA
400uA
1mA
1mA
设定范围 (105%)
0A ～ 5.25A
0A～ 2.1A
0A～ 5.25A
0A ～ 1.050A
0A～ 3.15A
0A～ 1.050A
设定分辨率
0.1mA
0.05mA
0.1mA
0.02mA
0.1mA
0.02mA
设定准确度 (23℃±5℃)
±(0.05% of setting + 3.0mA)
±(0.05% of setting + 1.0mA)
±(0.05% of setting + 3.0mA)
±(0.05% of setting + 0.5mA)
±(0.05% of setting + 1.5mA)
±(0.05% of setting + 1.0mA)
温度系数 (TYP.)
200 ppm/℃
测量与显示
电压档位
H
10.000V
20.000V
20.000V
36.000V
36.000V
100.00V
L
1.0000V
2.0000V
2.0000V
3.6000V
3.6000V
10.000V
电流档位
H
5.0000A
2.0000A
5.0000A
1.0000A
3.0000A
1.0000A
M
500.00mA
200.00mA
500.00mA
100.00mA
300.00mA
100.00mA
L
50.000mA
20.000mA
50.000mA
10.000mA
30.000mA
10.000mA
LL
5.0000mA
2.0000mA
5.0000mA
1.0000mA
3.0000mA
1.0000mA
测量分辨率
电压(H)
1mV
10mV
电压(L)
0.1mV
1mV
电流(H)
0.1mA
0.1mA
电流(M)
0.01mA
0.01mA
电流(L)
0.001mA
0.001mA
电流(LL)
0.0001mA
0.0001mA
测量准确度
电压(H/L)
±(0.03% of rdg +2mV)
±(0.03% of rdg +4mV)
±(0.03% of rdg + 5mV)
±(0.03% of rdg + 6mV)
±(0.03% of rdg + 8mV)
±(0.03% of rdg + 15mV)
温度系数*6 (TYP.)
100 ppm/℃
电流(H/M)
±(0.05% of rdg + 2.5mA)
±(0.05% of rdg + 1.0mA)
±(0.05% of rdg + 2.5mA)
±(0.05% of rdg + 0.4mA)
±(0.05% of rdg + 1.2mA)
±(0.05% of rdg + 1.0mA)
电流(L/LL)
±(0.1% of rdg + 40uA)
±(0.1% of rdg + 24uA)
±(0.1% of rdg + 40uA)
±(0.1% of rdg + 16uA)
±(0.1% of rdg + 28uA)
±(0.1% of rdg + 24uA)
温度系数*6 (TYP.)
200 ppm/℃
温度测量
温度范围 (K-Type 热电偶)
范围
-200℃~+1372℃
分辨率
0.25℃
准确度
±(0.5% + 2℃)
保护功能
过电压保护(OVP)
运作
Turns the output off, displays OVP and lights ALARM
设定范围
0.5V ～ 11.0V
1.0V ～22.0V
1.0V ～ 22.0V
1.8V ～ 39.6V
1.8V～ 39.6V
5.0V～ 110.0V
(5% to 110% of the rated output voltage)
设定准确度
±(1% of rating)
过电流保护(OCP)
运作
Turns the output off, displays OCP and lights ALARM
设定范围
0.25A ～ 5.5A
0.1A ～ 2.2A
0.25A～5.5A
0.05A ～ 1.1A
0.15A～ 3.3A
0.05A～ 1.1A
(5% to 110% of the rated output current)
设定准确度
±(1% of rating)
过温度保护(OTP)
运作
Turns the output off, displays OTP and lights ALARM
其它

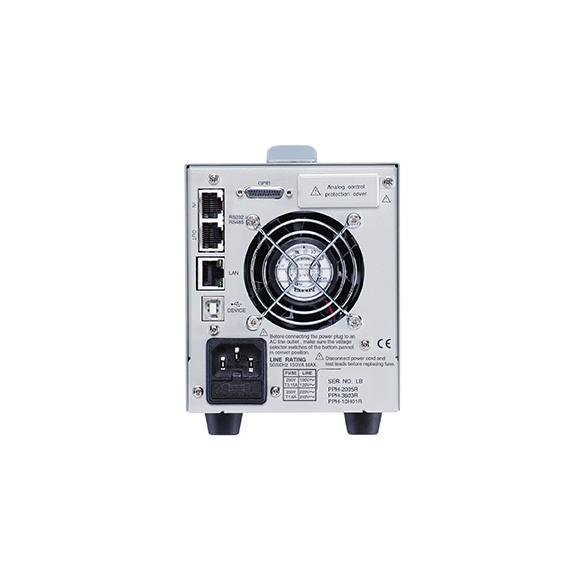

通信接口
LAN
MAC Address, DNS IP Address, User Password, Gateway IP Address, Instrument IP Address, Subnet Mask
USB
Type A: Host, Type B: Slave, Speed: 1.1/2.0, USB-CDC
RS-232/RS-485
Complies with the EIA-RS-232/RS-485 specifications (excluding the connector)
输入电压范围*7
100Vac / 120Vac / 220Vac / 240Vac(±10%), 50Hz / 60Hz, single phase
输入频率范围
47Hz ～ 63Hz
输入最大峰值电流
25Amax or less
20Amax or less
30Amax or less
35Amax or less
40Amax or less
30Amax or less
视在功率
200VA
150VA
300VA
150VA
300VA
300VA
操作温度
0˚C ～40˚C
储存温度
-20˚C to 70˚C
操作湿度
20% to 80% RH; No condensation
储存湿度
20% to 85% RH; No condensation
尺寸 (mm) & 重量
107(W)×124(H)×313(D) (not including protrusions)，Approx. 5.5kg
*1. 负载从额定输出电流的50%变为100%时，输出电压恢复到额定输出±（0.1%+10mV）范围内的时间。
*2. 测量频率带宽为5 Hz至1 MHz。
*3. 测量频率带宽为10 Hz至20 MHz。
*4. 额定输出电压的10%~90%，带额定电阻负载。
*5. 额定输出电压的90%~10%，带额定电阻负载。
*6. 温度系数：预热30分钟后。
*7. 在将电源插头连接到交流电源插座之前，请确保底部面板的电压选择开关处于正确位置。 连接到错误的交流线路电压可能会损坏仪表。
