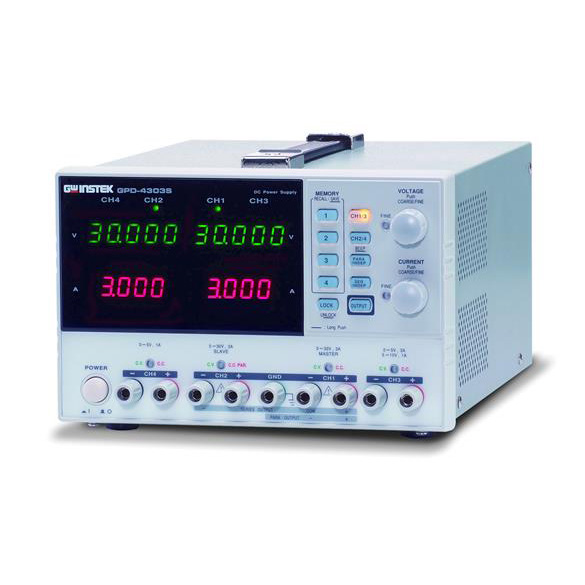

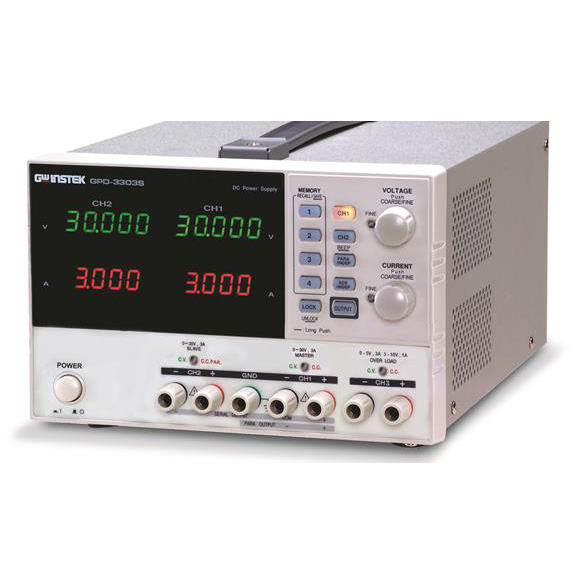

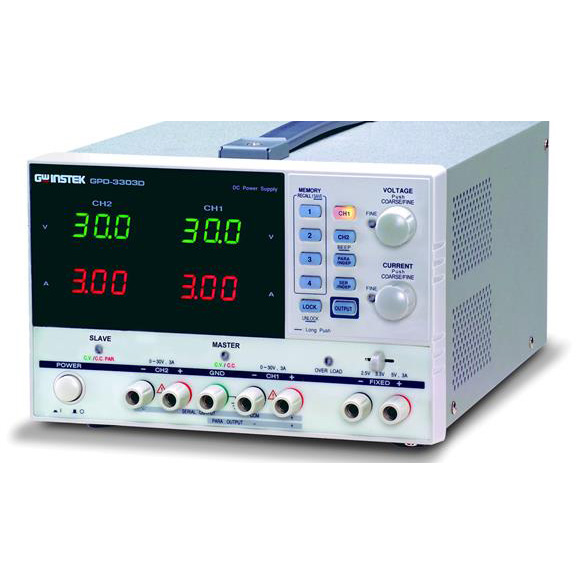

固纬可编程多通道电源 GPD系列（线性） GPD-2303S、GPD-3303S 、GPD-4303S 、GPD-3303D
固纬可编程多通道电源 GPD系列（线性） GPD-2303S、GPD-3303S 、GPD-4303S 、GPD-3303D
浏览人数：354 发表时间：2022-04-24
2, 3和4路独立输出 4组LED显示：小数点后三位(GPD-2303S/3303S/4303S) 最小分辨率： GPD-2303S/3303S/4303S (1mV/1mA) GPD-3303D (100mV/10mA) 数字面板控制(旋转编码开关，带指示灯的硅胶按键) 友善的用户操作，粗调/微调音量控制 4组保存/调取 锁键功能 输出ON/OFF 追踪串联/并联模式 智能型温控风扇，有效降低噪声 轻巧的设计 PC软件&USB驱动 USB标准接口
产品咨询电话：18928099272
产品简介
GPD-系列可编程线性直流电源秉承了GW Instek在电源研发生产领域一贯的技术品质优势。数字面板控制、大显示屏、明亮的LED指示灯、高输出分辨率、4组设置存储器、USB远程控制、智能型温控风扇等显著优势不胜枚举。不仅操作简单，支持多种面板设置，它还具有合理的价格。凭借这些优势，GPD-系列必将成为电源市场上闪亮的新星。
快速选型
| 型号 | 最大电流 | 最大电压 | 功率 | 通道数 | 备注 | 标配接口 |
| GPD-2303S | 3A | 30V | 180W | 2 | 30V/3A*2 | USB |
| GPD-3303S | 3A | 30V | 195W | 3 | 30V/3A*2,5V/3A | USB |
| GPD-4303S | 3A | 30V | 195W | 4 | 30V/3A*2,5V/3A,5V/1A | USB |
| GPD-3303D | 3A | 30V | 195W | 3 | 30V/3A*2,5V/3A | USB |
| 详细规格 | ||||||||||||
| GPD-2303S | GPD-3303S | GPD-4303S | GPD-3303D | |||||||||
| 输出 | ||||||||||||
| 通道 | CH1 | CH2 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 |
| 电压 | 0~30V | 0~30V | 0~30V | 0~30V | 2.5/3.3/5.0V | 0~30V | 0~30V | 0~5V或5.001V~10V | 0~5V | 0~30V | 0~30V | 2.5/3.3/5.0V |
| 电流 | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A或0~1A | 0~1A | 0~3A | 0~3A | 0~3A |
| 定电压模式 | ||||||||||||
| 变动率 | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV (额定电流≤3A) ≤0.02% + 5mV (额定电流＞3A) | |||||||||||
| 涟波&噪声 | ≤1mVrms (5Hz~1MHz) | |||||||||||
| 恢复时间 | ≤100uS (负载改变50%，最小负载0.5A) | |||||||||||
| 温度系数 | ≤300ppm/℃ | |||||||||||
| 输出范围 | 0~额定电压，持续可调 | |||||||||||
| 定电流模式 | ||||||||||||
| 变动率 | 电压变动率≤0.2% + 3mA；负载变动率≤0.2% + 3mA | |||||||||||
| 涟波电流 | ≤3mArms | |||||||||||
| 输出范围 | 0~额定电流，持续可调 | |||||||||||
| 追踪模式 | ||||||||||||
| 并联变动率 | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV (额定电流≤3A) ≤0.02% + 5mV (额定电流＞3A) ； ≤0.02% + 5mV (额定电流＞3A) | |||||||||||
| 串联变动率 | 电压变动率≤0.01% + 5mV；负载变动率≤300mV；追踪误差≤0.5%±10mV (10~30V 空载) 接入负载≤300mV) ≤0.5%±30mV (0~9.99V 空载)接入负载≤300mV) | |||||||||||
| 追踪误差 | ≤0.5%±10mV | ≤0.5%±50mV | ||||||||||
| 表头 | ||||||||||||
| 显示 | 电压：4 3/4位0.4’’ LED显示；电流：3 3/4位0.4’’ LED显示 | 电压：2 3/4位0.4’’ LED显示；电流：2 3/4位0.4’’ LED显示 | ||||||||||
| 分辨率 | 电压：1mV；电流：1mA | 电压：100mV；电流：10mA | ||||||||||
| 编程精确度(25±5℃) | 电压：±(0.03%的读数+ 10位)；电流：±(0.3%的读数+ 10位) | 电压：±(0.5%的读数+ 2位)；电流：±( 0.5%的读数+ 2位) | ||||||||||
| 读值精确度(25±5℃) | 电压：±(0.03%的读数+ 10位)；电流：±(0.3%的读数+ 10位) | 电压：±(0.5%的读数+ 2位)；电流：±( 0.5%的读数+ 2位) | ||||||||||
| CH3规格 | ||||||||||||
| 输出电压 | — | (2.5V/3.3V/5V)±8% | 0~5V/5~10V | (2.5V/3.3V/5V)±8% | ||||||||
| 输出电流 | 3A | 0~3A/0~1A | 3A | |||||||||
| 变动率(25±5℃) | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV | |||||||||
| 涟波&噪声 | ≤2mVrms (5Hz~1MHz) | ≤2mVrms (5Hz~1MHz) | ≤2mVrms (5Hz~1MHz) | |||||||||
| 锁键功能 | ||||||||||||
| 有 | ||||||||||||
| 保存/调取 | ||||||||||||
| 4组 | ||||||||||||
| 电源 | ||||||||||||
| AC 100V/120V/220V/230V±10%，50/60Hz | ||||||||||||
| 尺寸&重量 | ||||||||||||
| 210(W)×130(H)×265(D) mm；约7kg | ||||||||||||
