APS-7200/7300交流电源 APS-7200& 7300交流电源供应器

APS-7200/7300交流电源 APS-7200& 7300交流电源供应器

浏览人数：385 发表时间：2022-04-24

输出容量: APS-7200(2000VA、310Vrms、16.8Arms)/ APS-7300 (3000VA、310Vrms、25.2Arms) 可经由选配附件扩充输出为(0~600Vrms/45~999.9Hz) ARB波形输出，Surge/ Dip control 测量功能包含VOLT、CURR、PWR、SVA、IPK、IPKH、FREQ、PF、CF 10组Sequence function允许编辑输出波形/10组simulate mode快速模拟电源暂态/10组Program mode

产品咨询电话：18928099272

购买咨询产品手册

产品简介

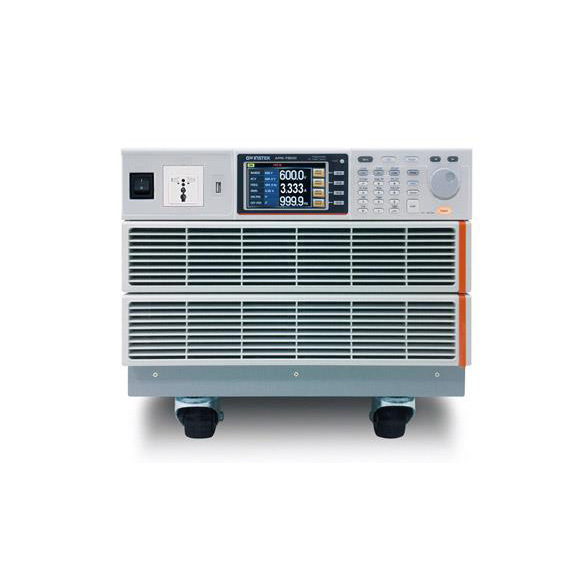

固纬电子全新推出APS-7200& 7300交流电源供应器。最大额定输出在APS-7200为2000VA、310Vrms、 16.8Arms；APS-7300为3000VA、310Vrms、25.2Arms，输出频率为45.00~500.0Hz。而输出电压0~600Vrms 及输出频率45~999.9Hz可透过选配方式于用户端直接扩充，无需回厂修改。适用于AC-DC电源装置、消费性电子产品、车用电子及电子元件的测试及开发。

APS-7200 & 7300在测量功能上共有9项(Vrms、Irms、F、Ipk、W、VA、PF、Ipk hold、CF)测量项目，并提供近似AC Power Meter操作介面，适用LED产业或待机功耗测量。在ARB 模式下，APS-7200 & 7300提供SINE waveform、Triangle waveform、Staircase waveform、Clipped Sinewave、Crest factor waveform、Surge waveform及Fourier series七大类近两万种组合波形，能满足各产业在模拟输入电源异常波形的测试。10组Preset设定，可供使用者储存十组设定值；Power ON Output设定允许Sequence、Simulate及Program在开机后自动执行输出。

为了满足消费性电子产品常见的输入电源变动的测试条件，APS-7200 & 7300提供五种方式因应特殊或异常的电压、频率、相位变化，10组Simulate模拟电源中断、电压增加或电压减少行为；10组Sequence供使用者自订参数，透过steps编辑产生正弦波；10组Program用于编辑交流波形输出，同时可针对不同DUT自定测量项目之上/下限；Ramp Control允许使用者设定输出电压上升及下降的变化速度；Surge/Dip Control可模拟DUT之输入电源在特定时间下产生一个Surge或Dip电压迭加在输出电压波形。APS-7200 & 7300除了提供OCP/ OPP/ OTP保护，在后背板输出端侦测到电压电流相位差180度(逆向电流)时，前面板读值会以红色字体显示提醒使用者，适用于逆变器反馈电网测试时，反馈电网的电流测量结果显示。

APS-7200 & 7300后背板Ethernet Port可做远距离程控、Sync Output Socket提供外部同步使用的10V输出电压、Signal Output connector提供Program执行结果的监测。APS-7200 & 7300同时也提供Trigger In/Out和Output on/off远端控制功能，在后背板J1 connector上提供客户运用。

快速选型

型号	输出功率	输出频率	输出电压	最大电流	标配接口
APS-7050	500VA	45-500Hz	0-155Vrms/0-310Vrms	4.2A/2.1A	USB/LAN
APS-7100	1000VA	45-500Hz	0-155Vrms/0-310Vrms	8.4A/4.2A	USB/LAN
APS-7200	2000VA	45-500Hz	0-155Vrms/0-310Vrms	16.8A/8.4A	USB/LAN
APS-7300	3000VA	45-500Hz	0-155Vrms/0-310Vrms	25.2A/12.6A	USB/LAN

详细规格
型号		APS-7200	APS-7300
电源输入
相位		Single Phase
输入电源		230Vac ± 15%
输入频率		50/60Hz
最大电流		32A	50A
交流输出
额定功率		2000VA	3000VA
输出电压		0 ~ 155Vrms, 0 ~ 310Vrms
输出频率		45.00 ~ 500.0 Hz
*最大电流(有效值) 1**	0 ~ 155 Vrms	16.8A	25.2A
	0 ~ 310 Vrms	8.4A	12.6A
波峰因数		≧ 4
反应时间		< 100µS
设定
电压	范围	0 ~ 155Vrms, 0 ~ 310Vrms, Auto
	解析度	0.01V at 0.00 ~ 99.99Vrms； 0.1V at 100.0 ~ 310.0Vrms
	精准度	± (0.5% 设定值 + 2 数位)
频率	范围	45 ~ 500 Hz
	解析度	0.01Hz at 45.00 ~ 99.99Hz；0.1Hz at 100.0 ~ 500.0Hz
	精准度	± 0.02% 设定值
电源开/关相角	范围	0 ~ 359°
	解析度	1°
	精准度	± 1° (Only 45 ~ 65Hz)
序列/模拟功能
内存数/步进数	10（0~9数字键）/最大255
步进时间设定范围	0.01~999.99S
界面
标准	USB Host, USB CDC, LAN
选配	GPIB (APS-001)/RS232 (APS-007)
