固纬数字万用表型号： GDM-9060 GDM-9061 GDM-8261A

固纬数字万用表型号： GDM-9060 GDM-9061 GDM-8261A

浏览人数：393 发表时间：2022-04-24

6 ½位显示：1,200,000位 DCV基本精确度：0.0035% 双显示测量，真空荧光显示屏(VFD) 11种主要测量功能&10种高级测量功能具AC+DC电压或电流量测功能高分辨率：DCI 100pA；ACI 1nA 温度测量(RTD & 热电耦)范围：-200℃～+1820℃ USB接口传输速率高达2,400次读值/秒标准接口：USB、RS-232C、Digital I/O 选配接口：GPIB或LAN 选配扫描卡：GDM-SC1A(V×16ch，I×2ch) 免费PC软件

产品咨询电话：18928099272

购买咨询产品手册

产品简介

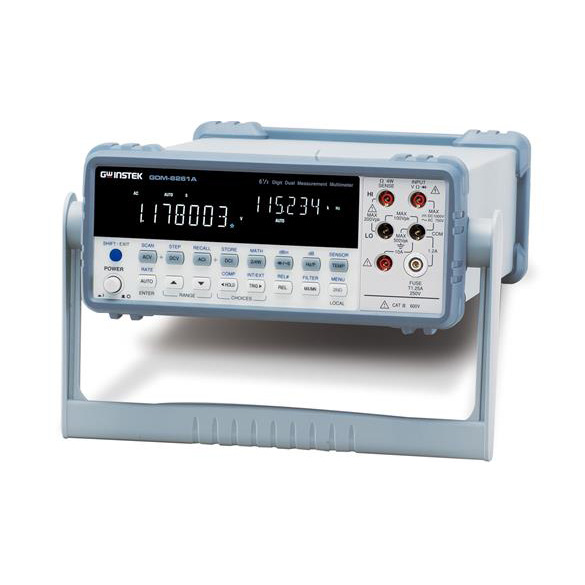

GDM-8261A是一款6 1/2位数字万用表，支持双显示测量，具有11种测量功能和10种运算功能，精度高(35ppm直流电压精度)，适合多种应用领域的参数测量。

GDM-8261A采用扫描卡式设计，提供16个V-Ch和2个I-Ch，可以在一个或多个设备上进行多点测量，所有操作仅通过按键完成。拥有多点测量能力，GDM-8261A可以看作一个用于增加生产测试量的半自动ATE系统，或看作一个用于长期监控或特征记录的数据记录器。它的PC软件和DMM-Viewer支持多通道面板设置和扫描卡数据记录。此外，LabVIEW驱动帮助用户在PC屏上创建自己的虚拟仪器，极大的简化了编程。对于ATE系统测量或远程控制应用，GDM-8261A标配USB和RS-232C接口，选配GPIB或LAN接口。

GDM-8261A是一款6 1/2位数字万用表，具有非常高的直流电压精度(35ppm)、双显示测量、11种基本测量和10种高级测量功能。支持外插扫描卡，可以在多个测量点间切换，能够有效进行短期/长期的监控或特征记录。对于系统自身测量或测试需要，GDM-8261A则可使用RS-232C以及凭借高性价比、高速数据获取和操作简单的特性逐渐成为主流的USB接口。

A、操作平台

GDM-8261A所有的基本测量功能，充分满足了工程师设计、研发和测试电子线路或产品的需要，包括电压、电流、电阻、二极管、短路测试以及频率和温度测量。此外，GDM-8261A还具有10种高级测量功能(dBm、dB、比较功能和其它数学运算)，让您无需再担心特殊的测量要求。

B、双显示测量

与其它“双显示”数字万用表不同，GDM-8261A的第二个显示屏不仅可以显示范围信息，还可以显示测量值。也就是说，输入信号的两个属性能够同时显示在屏幕上：主要测量和次要测量项目，几乎适合所有的测量组合。双显示测量功能避免在同一个测试点进行多次测量，节省了宝贵时间。

C、高测量分辨率&采样率

模式分辨率测量速度

快速 4 1/2位 2,400次/秒

中速 5 1/2位 600次/秒

慢速 6 1/2位 30次/秒

GDM-8261A的分辨率非常高：0.1μV的电压分辨率、100pA的直流电流分辨率、1nA的交流电流分辨率和100μΩ的电阻分辨率，完全可以达到用户对精度的要求。此外，30次/秒(6 1/2位)和2,400次/秒(4 1/2位)的传输速度使GDM-8261足够应对当今市场的测量要求。

D、 2/4线制电阻测量

GDM-8261A提供两种电阻测量方法：2线制测量和4线制测量。2线制测量方式是常见简单的连接方法，尤其适用于100Ω～10kΩ电阻。4线制测量方式适合小电阻测量(100Ω以下)，测量时会自动补偿测试导线电阻和接触电阻。

E、通用接口&传输速度

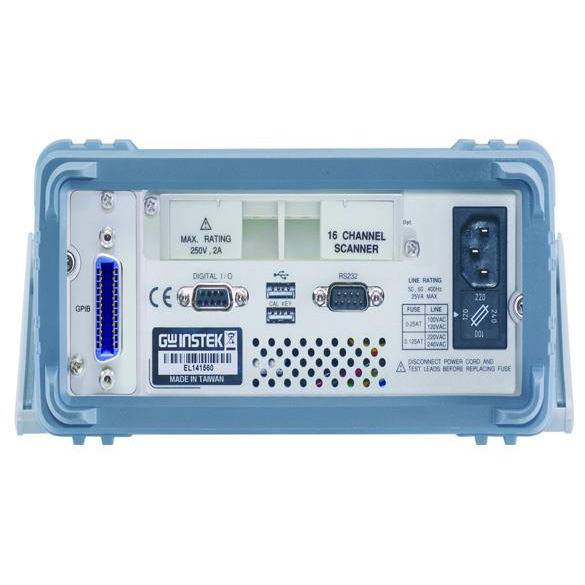

为满足系统的应用需求，GDM-8261A提供了一个通用USB接口和一个标准RS-232C接口。连接USB接口，以ASCII格式传输信息的速度可达2,400次/秒。GPIB或LAN卡为选配附件，也可适用于您既有的系统。

F、多点测量扫描卡

快速选型

型号	采样率	显示	DCV精度	最大电流档位	后面板输入	标配接口
GDM-9060	1K/sec	6½双显示(1200000)	0.0075%	3A	NO	USB/RS-232/LAN/I/O
GDM-9061	10K/sec	6½双显示(1200000)	0.0035%	10A	YES	USB/RS-232/LAN/I/O
GDM-8261A	2.4K/sec	6½双显示(1200000)	0.0035%	10A	NO	USB/RS-232/I/O

详细规格

规格
功能
档位(3)	分辨率	输入阻抗...等	24 Hour 23°C± 1°C	90 Day 23°C± 5°C	1 Year 23°C± 5°C	温度系数0°~ 18°C /28°~ 55°C
直流电压
100.0000 mV	0.1μV	10MΩ or >10GΩ	0.0030 + 0.0030	0.0040 + 0.0035	0.0050 + 0.0035	0.0005 + 0.0005
1.000000 V	1μV	10MΩ or >10GΩ	0.0015 + 0.0004	0.0020 + 0.0005	0.0035 + 0.0005	0.0005 + 0.0001
10.00000 V	10μV	11.11MΩ±1%	0.0020 + 0.0006	0.0030 + 0.0007	0.0048 + 0.0007	0.0005 + 0.0001
100.0000 V	0.1mV	10.1MΩ±1%	0.0020 + 0.0006	0.0035 + 0.0006	0.0081 + 0.0006	0.0005 + 0.0001
1000.000 V	1mV	10.1MΩ±1%	0.0025 + 0.0006	0.0044 + 0.0010	0.0090 + 0.0010	0.0005 + 0.0001
电阻(4)
100.0000 Ω	100μΩ	1 mA	0.0030 + 0.0030	0.008 + 0.004	0.010 + 0.004	0.0008 + 0.0005
1.000000 kΩ	1mΩ	1 mA	0.0020 + 0.0005	0.008 + 0.001	0.010 + 0.001	0.0008 + 0.0001
10.00000 kΩ	10mΩ	100μA	0.0020 + 0.0005	0.008 + 0.001	0.010 + 0.001	0.0008 + 0.0001
100.0000 kΩ	100mΩ	10μA	0.0020 + 0.0005	0.008 + 0.001	0.010 + 0.001	0.0008 + 0.0001
1.000000 MΩ	1μΩ	3.5μA	0.0020 + 0.0010	0.008 + 0.001	0.010 + 0.001	0.0010 + 0.0002
10.00000 MΩ	10Ω	350nA	0.0150 + 0.0010	0.020 + 0.001	0.040 + 0.001	0.0030 + 0.0004
100.0000 MΩ	100Ω	350 nA//10 MΩ	0.3000 + 0.0100	0.800 + 0.010	0.800 + 0.010	0.1500 + 0.0002
直流电流
100.0000 μA	100pA	< 0.015 V	0.010 + 0.020	0.04 + 0.025	0.05 + 0.025	0.002 + 0.0030
1.000000 mA	1nA	< 0.15 V	0.007 + 0.005	0.03 + 0.005	0.05 + 0.005	0.002 + 0.0005
10.00000 mA	10nA	< 0.07 V	0.005 + 0.010	0.03 + 0.020	0.05 + 0.020	0.002 + 0.0020
100.0000 m A	0.1μA	< 0.7 V	0.010 + 0.004	0.03 + 0.005	0.05 + 0.005	0.002 + 0.0005
1.000000 A	1μA	< 0.8 V	0.050 + 0.006	0.08 + 0.010	0.10 + 0.010	0.005 + 0.0010
10.00000 A	10μA	< 0.5 V	0.100 + 0.008	0.12 + 0.008	0.15 + 0.008	0.005 + 0.0008
短路蜂鸣
1000.000 Ω	0.001Ω	1 mA	0.002 + 0.030	0.008 + 0.030	0.010 + 0.030	0.001 + 0.002
二极管
1.000000 V	1μV	1 mA	0.002 + 0.010	0.008 + 0.020	0.010 + 0.020	0.001 + 0.002
规格
功能
档位(3)	分辨率	频率	24 Hour 23°C± 1°C	90 Day 23°C± 5°C	1 Year 23°C± 5°C	温度系数0°~ 18°C /28°~ 55°C
交流电压True RMS （6）
100.0000 mV	0.1μV	3Hz - 5Hz	1.00 + 0.03	1.00 + 0.04	1.00 + 0.04	0.100 + 0.004
100.0000 mV	0.1μV	5Hz - 10Hz	0.35 + 0.03	0.35 + 0.04	0.35 + 0.04	0.035 + 0.004
100.0000 mV	0.1μV	10Hz - 20kHz	0.04 + 0.03	0.05 + 0.04	0.06 + 0.04	0.005 + 0.004
100.0000 mV	0.1μV	20kHz - 50kHz	0.10 + 0.05	0.11 + 0.05	0.12 + 0.05	0.011 + 0.005
100.0000 mV	0.1μV	50kHz - 100kHz	0.55 + 0.08	0.60 + 0.08	0.60 + 0.08	0.060 + 0.008
100.0000 mV	0.1μV	100kHz -300kHz	4.00 + 0.50	4.00 + 0.50	4.00 + 0.50	0.200 + 0.020
1.000000 V to 750.000 V(5)	1μV ~ 1mV	3Hz - 5Hz	1.00 + 0.02	1.00 + 0.03	1.00 + 0.03	0.100 + 0.003
1.000000 V to 750.000 V(5)	1μV ~ 1mV	5Hz - 10Hz	0.35 + 0.02	0.35 + 0.03	0.35 + 0.03	0.035 + 0.003
1.000000 V to 750.000 V(5)	1μV ~ 1mV	10Hz - 20kHz	0.04 + 0.02	0.05 + 0.03	0.06 + 0.03	0.005 + 0.003
1.000000 V to 750.000 V(5)	1μV ~ 1mV	20kHz - 50kHz	0.10 + 0.04	0.11 + 0.05	0.12 + 0.05	0.011 + 0.005
1.000000 V to 750.000 V(5)	1μV ~ 1mV	50kHz - 100kHz	0.55 + 0.08	0.60 + 0.08	0.60 + 0.08	0.060 + 0.008
1.000000 V to 750.000 V(5)	1μV ~ 1mV	100kHz -300kHz	4.00 + 0.50	4.00 + 0.50	4.00 + 0.50	0.200 + 0.020
交流电流True RMS （6）
1.000000 mA	1nA	3Hz – 5Hz	1.00 + 0.04	1.00 + 0.04	1.00 + 0.04	0.100 + 0.006
1.000000 mA	1nA	5Hz – 10Hz	0.30 + 0.04	0.30 + 0.04	0.30 + 0.04	0.035 + 0.006
1.000000 mA	1nA	10Hz – 5kHz	0.10 + 0.04	0.10 + 0.04	0.10 + 0.04	0.015 + 0.006
1.000000 mA	1nA	5kHz – 10kHz	0.20 + 0.25	0.20 + 0.25	0.20 + 0.25	0.030 + 0.006
10.00000 mA	10nA	3Hz – 5Hz	1.10 + 0.06	1.10 + 0.06	1.10 + 0.06	0.200 + 0.006
10.00000 mA	10nA	5Hz – 10Hz	0.35 + 0.06	0.35 + 0.06	0.35 + 0.06	0.100 + 0.006
10.00000 mA	10nA	10Hz – 5kHz	0.15 + 0.06	0.15 + 0.06	0.15 + 0.06	0.015 + 0.006
10.00000 mA	10nA	5kHz – 10kHz	0.35 + 0.70	0.35 + 0.70	0.35 + 0.70	0.030 + 0.006
100.0000 mA	100nA	3Hz – 5Hz	1.00 + 0.04	1.00 + 0.04	1.00 + 0.04	0.100 + 0.006
100.0000 mA	100nA	5Hz – 10Hz	0.30 + 0.04	0.30 + 0.04	0.30 + 0.04	0.035 + 0.006
100.0000 mA	100nA	10Hz – 5kHz	0.10 + 0.04	0.10 + 0.04	0.10 + 0.04	0.015 + 0.006
100.0000 mA	100nA	5kHz – 10kHz	0.20 + 0.25	0.20 + 0.25	0.20 + 0.25	0.030 + 0.006
1.000000 A	1μA	3Hz – 5Hz	1.00 + 0.04	1.00 + 0.04	1.00 + 0.04	0.100 + 0.006
1.000000 A	1μA	5Hz – 10Hz	0.30 + 0.04	0.30 + 0.04	0.30 + 0.04	0.035 + 0.006
1.000000 A	1μA	10Hz – 5kHz	0.10 + 0.04	0.10 + 0.04	0.10 + 0.04	0.015 + 0.006
1.000000 A	1μA	5kHz – 10kHz	0.35 + 0.70	0.35 + 0.70	0.35 + 0.70	0.030 + 0.006
10.00000 A	10μA	3Hz – 5Hz	1.10 + 0.06	1.10 + 0.06	1.10 + 0.06	0.100 + 0.006
10.00000 A	10μA	5Hz – 10Hz	0.35 + 0.06	0.35 + 0.06	0.35 + 0.06	0.035 + 0.006
10.00000 A	10μA	10Hz – 5kHz	0.15 + 0.06	0.15 + 0.06	0.15 + 0.06	0.015 + 0.006
10.00000 A	10μA	5kHz – 10kHz	0.35 + 0.70	0.35 + 0.70	0.35 + 0.70	0.030 + 0.006
频率 / 周期(7)
100.0000mV to 750.000V(5)	―	3Hz - 5Hz	0.1	0.1	0.1	0.005
100.0000mV to 750.000V(5)	―	5Hz - 10Hz	0.05	0.05	0.05	0.005
100.0000mV to 750.000V(5)	―	10Hz - 40Hz	0.03	0.03
