艾维泰科IV8713系列大功率直流电子负载

艾维泰科IV8713系列大功率直流电子负载

浏览人数：392 发表时间：2022-04-26

• 高可见度的VFD显示屏，亮度可调 • 数字键盘、旋转式编码开关，操作简单快速 • 全数位化可程式接口 • 高分辨率和高精确度 • 远端电压补偿功能 • 电池容量和内阻测试功能 • 自动测试功能 • 动态测试功能 • 自动步序列表测试功能 • PWM温控智能型风扇控制 • 内建Buzzer作为警告提示 • 断电保持记忆功能 • 可通过计算机进行软件监控 • 过电压/过电流/过功率/过热/极性反接保护 • 具有PASS/FALL信号输出，TRIG触发信号输入 • 定电压CV/定电流CC/定电阻CR/定功率

产品咨询电话：18928099272

购买咨询产品手册

产品简介

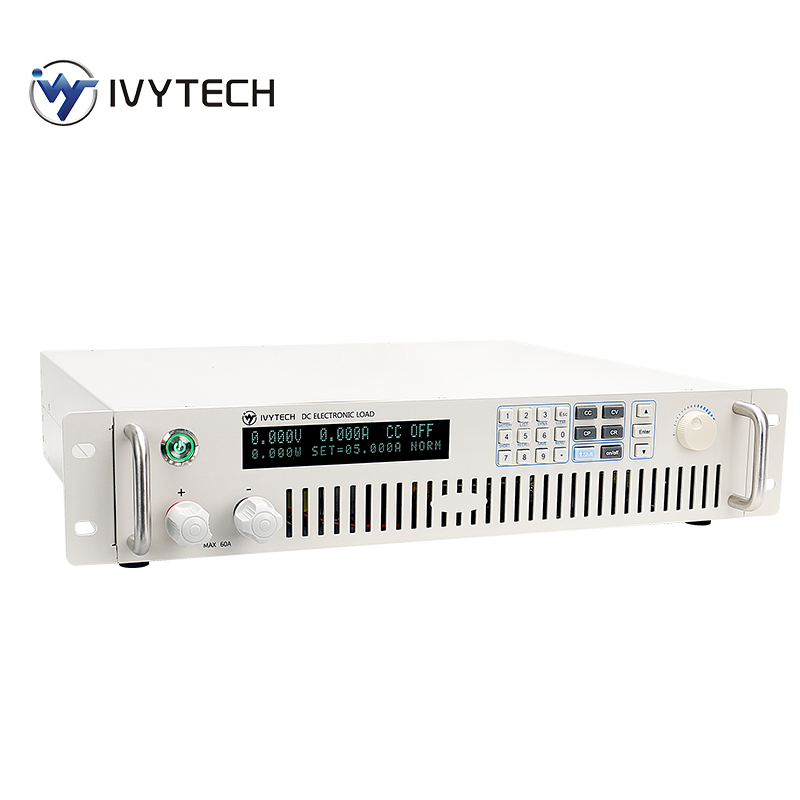

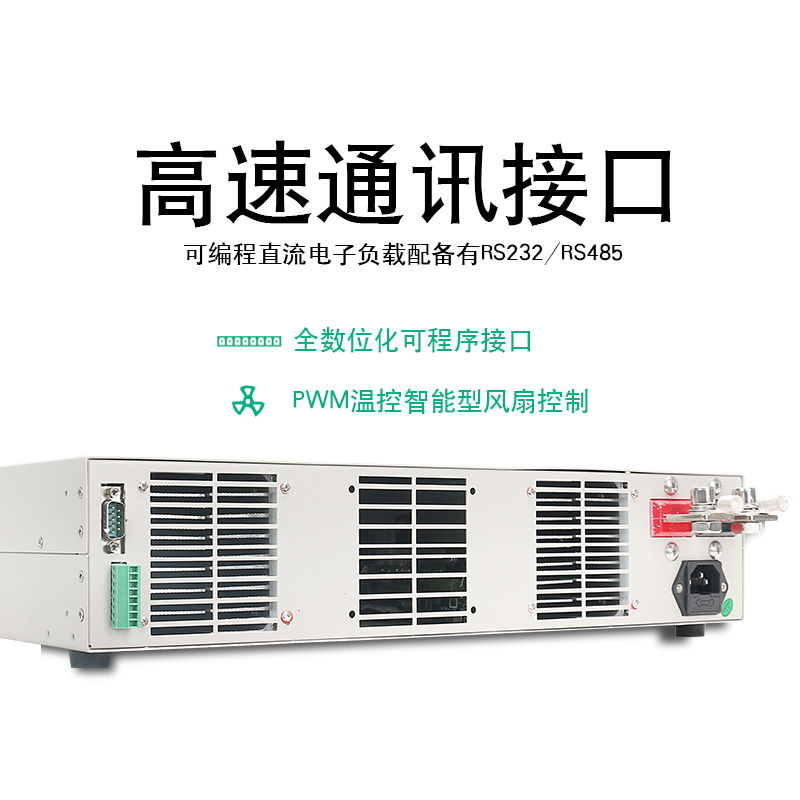

艾维泰科IV8713系列为直流电子负载。本系列可编程直流电子负载配备有RS232/RS485通讯接口，可根据您设计和测试的需求，提供多用途解决方案。本系列产品具有国际先进水平的特殊功能和优点：

• 高可见度的自发光VFD荧光显示屏，亮度可调；

• 数字键盘、旋转式编码开关，操作快速容易；

• 全数位化可程序接口；

• 高分辨率和高精确度；

• 远端量测功能；

• 动力电池容量和内阻测试功能；

• 自动测试功能；

• 动态测试功能；

• 自动步序列表测试功能；

• 过流保护点/保护时间测试功能

• 过电压/过电流/过功率/过热/极性反接保护；

• 定电压CV/定电流CC/定电阻CR/定功率CP四种工作模式；

• 具有PASS/FALL信号输出，TRIG触发信号输入；

• 配备提手的可携式强固机箱；

• PWM温控智能型风扇控制；

• 内建Buzzer作为警告提示；

• 断电保持记忆功能；

• 可通过计算机进行软件监控（二次开发）；

直流电子负载型号		IV8713	IV8713H	IV8716	IV8716H	IV8717	IV8717H	IV8718	IV8718H	IV8719	IV8719H
输入	输入电压	AC 220V ±10% , 50±20Hz
输入	功耗	<40W
直流电子负载	负载电压	1-150V	1-500V	1-150V	1-500V	1-150V	1-500V	1-150V	1-500V	1-150V	1-150V
	负载电流	0-120A	60A	0-240A	0-120A	0-240A	0-120A	0-240A	0-120A	0-240A	0-120A
	负载功率	600W	600W	1200W	1200W	2400W	2400W	3600W	3600W	4800W	4800W
	负载电阻	0.1Ω-10000Ω
测量分辨率	主电流	0.001A
	主电压	0.001V
	电阻	0.001Ω
	功率	0.001W
测量精度	主电流	Imax±0.05%+4mA ( 24bit A/D,15ppm/°C基准)
测量精度	主电压	Vmax±0.05 %+4mV(24bit A/D, ,15ppm/°C基准)；输入阻抗lMΩ)
控制精度	电流	Imax±0.1%+4mA (16bit D/A, ,15ppm/°C基准)
	电压	Vmax±0.1%+4mV (16bit D/A, 15ppm/°C基准)
	电阻	Rmax±0.1%+0.1Ω (16bit D/A, 15ppm/°C基准)
	功率	Pmax±0.1%+0.1W (16bit D/A, 15ppm/°C基准)
保护	过压	160V	510 V	160V	510 V	160V	160V	160V	510 V	160V	510 V
	过温	85°C
	过功率	650W	650W	1250W	2450W	2500W	3700W	3650W	3650W	4850W	4850W
	过流	125A	65A	245A	125A	245A	205A	125A	245A	125A	125A
通讯接口	程控接口	RS232 , RS485
通讯接口	监控软件	连接控制单机版PC软件（开放通讯协议,支持二次开发）
功能	工作模式	定电流CC定电压CV定电阻CR定功率CP
	常规功能	动态测试（最高10KHZ）,短路测试,高精度电池测试（安时AH,瓦时WH）
	自动测试	列表测试可定制功能:过流保护点/保护时间测试，内阻测试等
扩展端口	外部触发	V	V	V	V	V	V	V	V	V	V
	PASSFAIIL输出	V	V	V	V	V	V	V	V	V	V
	远端电压量测	V	V	V	V	V	V	V	V	V	V
配件		RS232通讯线，负载大电流紫铜镀银冷压端子,通讯扩展端子、电源线、说明书、保修卡
		满载范围：0~300C （超过300C降额使用，降额率40W/0C） ; 10~60%RH
DC 输出对机箱耐压		±500VDC MAX
交流供电输入端对机箱绝缘		>20MΩ,500VDC 时
裸机尺寸（WHD）		48090400(19寸/2U)			480180400(1寸寸/4U)		480270400(19寸/6U)		480360400(19寸/8U)
大概重量（kg）		7	7.5	19	19	19	28	28	37	37	37
支持4.8kW——48kW大功率程控直流电子负载定制
