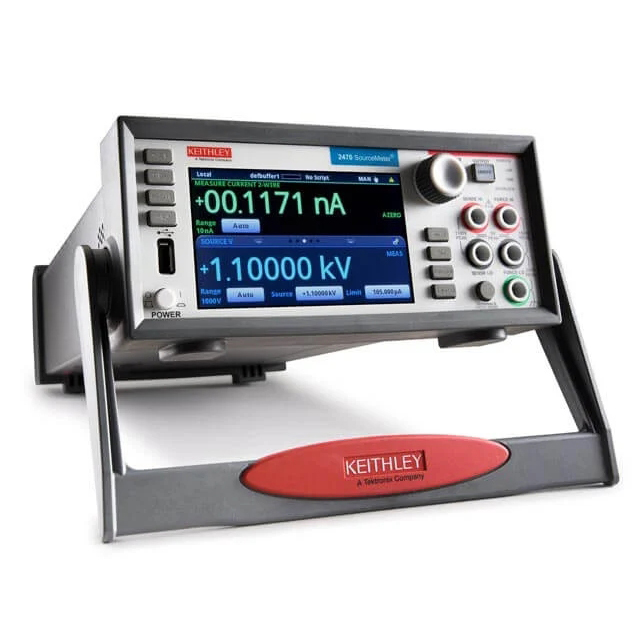

吉时利 2400 图形化系列 SMU 型号 2450 2460 2470 2461 应用范围：电阻/电阻网络生产测试 连接器、继电器、开关测试 加速压力测试、 电路保护装置测试 、材料研究
吉时利 2400 图形化系列 SMU 型号 2450 2460 2470 2461 应用范围：电阻/电阻网络生产测试 连接器、继电器、开关测试 加速压力测试、 电路保护装置测试 、材料研究
产品简介
波形曲线分析解决方案
在 2400 系列图形化 SMU 上安装 I-V 记录器软件，在功能上替换 Tektronix 576 或 370 等传统波形记录器。无需配置扫描或连接到其他软件，即可快速探寻两端器件的特征。
使测量登上全新高度
SMU 仪器可捕获更详细的设备行为，并在扩展范围内检定设备，因此您能更好地了解设备，提高其质量，改善其性能。
特点
- 6½ 位精确分辨率源和测量
- 1 M 个样点/秒数字化测量速度
- 电流：10nA - 7A 直流，10A 脉冲
- 电压：200mV - 200V
- 功率：可达 100W 直流 - 1000W 脉冲
直观 UI。 智能且快速。
在直观、多点触控用户界面上能测量、查看和发现更多细节，从原始读数到直方图，再到基于时间和基于电压/电流的波形，并且能更快速地获得答案。
特点
- 五英寸触摸屏，具有精心设计的颜色组合和屏幕布局
- 简单的导航和一级菜单及设置
- 可存储 2750 万个数据，具有时间标记，全部可在仪器上查看
无与伦比的多功能性和投资回报。
SMU 仪器将多功能性提高到一个新高度，适合现今应用和未来创新。配置精密电源、6½ 位数字万用表、电流源、电压源、皮安表、电子负载等。
学习更多， 获得更多。
源测量单元教程学习中心将关于 Keithley SMU 和其他产品的大量信息都放在一个方便的位置。 我们提供指向与我们所服务的应用和行业相关的各种内容的链接。
应用：

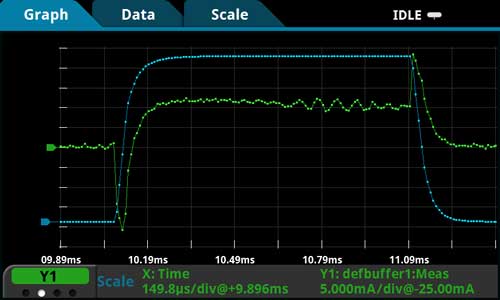

高亮度 LED 的高速测试
使用 SMU 仪器独特的脉冲、电压或电流功能，最大限度地减少 HBLED 自发热，降低对测量精度的负面影响，消除损坏被测设备的担忧。
- 最小程序电压和电流脉冲：150 µs
- 最大脉冲电流 10 A
- 最大脉冲功率 1000 W
功率半导体的 IV 检定
测试在 SiC 和 GaN 半导体设备开发的各阶段均起着重要的作用，用于检定、基准测试和记录效率和其他特点。首先测试材料以确定适用性。MOSFET 等设备一经制造，则必须在进行击穿电压、泄漏电流和断开状态电阻测试后才可将其安装到电路板上。
- 覆盖范围广，最高可达 1100V / 1A DC 20W。
- 10 fA 测量分辨率
- SCPI 和 TSP® 脚本编程模式
- 与 KickStart 软件结合使用
应用注释：使用 Keithley 2470 SourceMeter® 源测量单元 (SMU) 仪器和 KickStart 软件在高压半导体设备上进行击穿和泄漏电流测量

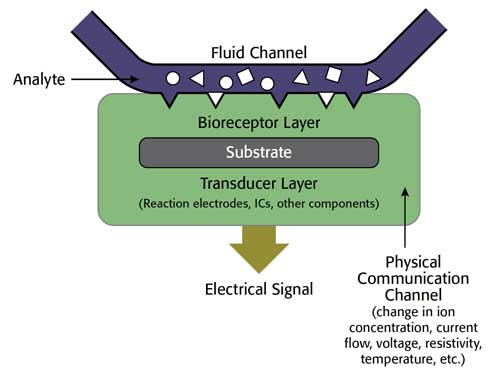

检定和验证传感器性能
SMU 仪器是检定和验证睡眠和活跃状态期间可能生成和测量超低和低电压或电流信号的传感器的最准确、可靠且方便的方法。 SMU 提供最宽的工作范围、灵敏度、速度和精度，可最大限度地减少错误读数，让您放心测试。
- 电压和电流测量分辨率为 10 nV 和 10 fA
- 最佳电压和电流测量精度为 0.012% 和 0.02%
- 最大采样率为 1 M 个样点/秒

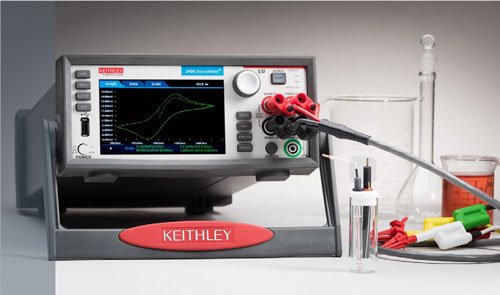

充电电池充电/放电（电流）循环
化学工程师、化学家和其他科学家使用电测量技来研究化学反应和动力学。最常用的测量技术是循环伏安法 (CV)，该技术通常使用稳压器执行。Keithley 的图形 SMU 是电子化学实验室执行循环伏安法和其他电化学测试的一种高精度、低成本替代品。
- 执行循环、方波或电流伏安法、计时安培分析法和计时电势分析法
- 在前面板上实时绘制伏安图
- 10nV 和 10fA 测量灵敏度

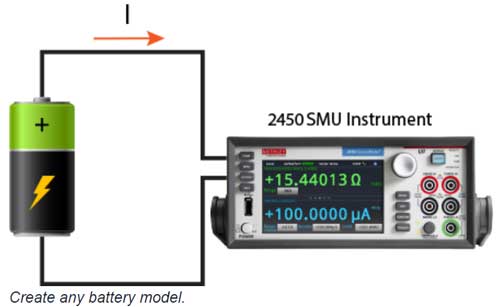

创建电池放电模型和模拟电池
图形化 SMU 仪器可以使电池放电并创建电池模型以用于电池模拟器。该模型同时包含随电池充电状态变化的开路电压和内部电阻。然后，电池模拟器将使用创建的电池模型模拟电池，并可以在各种测试条件下使用，以了解在各种放电条件下由电池供电时产品的性能。
- 0.012％ 基本测量精度，具有 6½ 位分辨率
- 全新 20mV 和 10nA 源/测量范围提高了灵敏度
- 覆盖范围广，最高可达 105V，7A DC/7A 脉冲，100W。
光电池 I-V 检定
使用可以提供电流和电压并对其进行测量的 Keithley 2450 型或 2460 型 SourceMeter SMU 仪器，可以轻松生成太阳能电池和电池板的 I-V 检定。由于这两款 SourceMeter 仪器均具有四象限源功能，因此其可以根据施加的电压吸收电池电流。
- 0.012％ 基本测量精度，具有 6½ 位分辨率
- 全新 20mV 和 10nA 源/测量范围提高了灵敏度
- 覆盖范围广，最高可达 105V，7A DC/7A 脉冲，100W。
应用注释：使用 Keithley 2450 型或 2460 型 SourceMeter® SMU 仪器对光伏电池和光伏板进行 I-V 检定
培养下一代工程师
长期以来，波形记录器一直被视为工程教学的必备工具，因为可方便学生将学习的知识直接应用到电气设备上。采用 Keithley 图形化 SourceMeter 仪器的 I-V 记录器可提供同样的优势，能够为学生提供实时直接控制，使他们自行进行实验并巩固对各种电子产品的理解。
- +DC、–DC、AC 极性模式（AC 模式仅与 2461 SMU 兼容）
- 比较模式以在测量曲线旁边显示参考设备
- 屏幕截图曲线
- 与 Keithley 2450、2460、2461 和 2470 图形化 SourceMeter SMU 兼容
