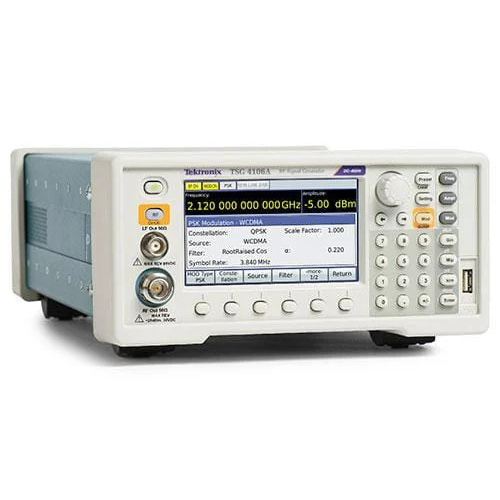

泰克 RF 矢量信号发生器 TSG4100A系列 型号： TSG4102A TSG4104A TSG4106A

用于模拟和数字应用的 RF 信号发生器

TSG4100A 系列 RF 信号发生器同时具有模拟和更高级的矢量和数字调制功能，成本非常低。工程师可以简便地从模拟信号转向矢量信号，从而提供最灵活的配置和最佳的 CAPEX 保护。这些低成本 RF 信号发生器内置支持最常见的矢量调制方案，包括 ASK、QPSK、DQPSK、π/4 DQPSK、8PSK、FSK、CPM、QAM（4 至 256）、8VSB 和 16VSB。

内部带宽高达 6MHz 的射频信号发生器

凭借创新的 I/Q 调制架构，用户友好的 TSG4100A 系列提供快速波形生成并支持纯数字数据的播放。仪器以高达 6 MHz 的符号速率把数字符号映射到选定的 I/Q 星座中，把结果传送到选定的脉冲整形滤波器中，生成以 125 MHz 实时更新的最终波形。然后这个基带信号使用标准 IQ 调制技术调制到 RF 载波上。

使用 RF 信号发生器的卓越 OCXO 时基

TSG4100A 系列仪器使用恒温箱控制的 SC 切割晶振时基，稳定性提高了 100 倍 (<±0.002ppm)，与使用 TCXO 时基的仪器相比，近距离相位噪声降低了 100 倍。还可以为研发应用提供优秀的时效 (<±0.05ppm)。

TSG4100A 射频信号发生器上的 RF 信号播放

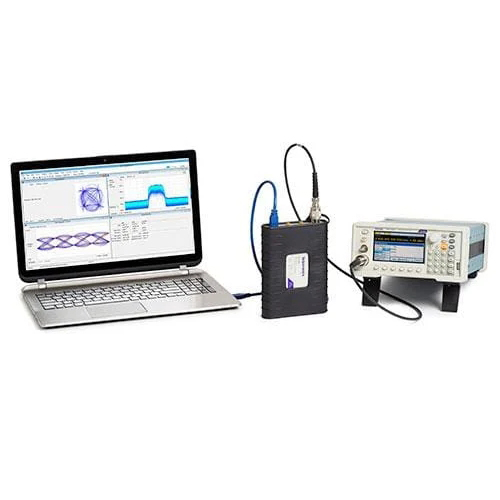

TSG4100A RF 信号发生器具有使用外部 IQ 信号的选项，该选项可为高载波频率（如 400MHz 以上的载波频率）提供 200MHz 以上的射频调制带宽。了解如何使用通过 RSA 捕获的 RF 信号以及 SourceXpress 应用程序格式化基带 IQ 信号，然后了解如何设置 AFG31000 任意函数发生器以驱动 TSG 上的 IQ 输入。

使用 AFG31000 在 TSG4100A 上播放捕获的 RF 信号

RF 信号发生器常见问题

RF 信号发生器的用途是什么？

射频 (RF) 信号发生器用于创建具有已知特性的连续射频信号，以测试电路设计，主要是通信设备中的电路设计。RF 信号发生器本身不进行任何测量，它只是为其他仪器设置正确的条件来测量被测设备。

RF 发生器如何工作？

RF 信号发生器通常是一种信号源，用于测试开发用于 RF 通信（例如无线和蜂窝通信、雷达、电子战等）的电路。工程师可以使用系统控制设置幅度、频率并对信号应用调制。

如何生成 RF 频率？

生成 RF 频率的最简单方法是使用 TSG4100A RF 信号发生器的前面板。在将 RF 信号发生器连接至被测设备 (DUT) 前，您可以轻松设置频率、幅度、调制和许多其他信号特性。

信号发生器和函数发生器有何区别？

信号发生器是任何产生电子信号的设备。矢量信号发生器专门使用模拟和数字调制方案以 QAM、QPSK、FSK、BPSK 和 OFDM 等格式创建射频信号。矢量信号发生器通常用于接收机灵敏度测试。

函数发生器具有其可播放的预设波形或模式列表。操作员可以更改波形参数，例如播放速度、幅度和偏置，或添加基本失真或调制。

信号发生器的类型有哪些？

信号发生器的类型有很多，包括函数发生器、任意波形发生器和矢量信号发生器。

查看下表了解每种类型之间的差异。
