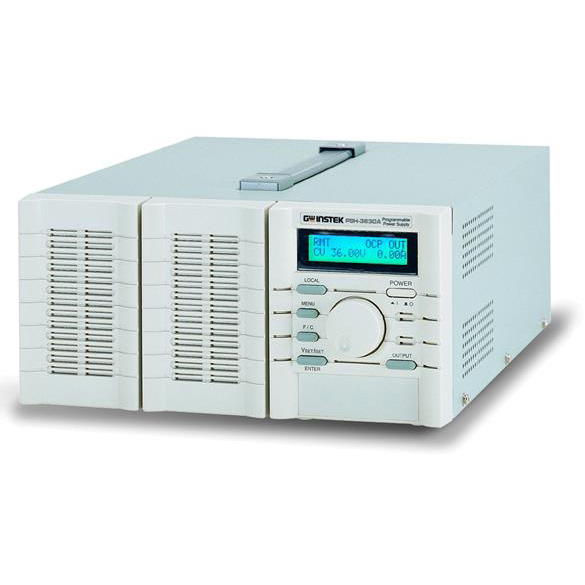

固纬可编程直流电源PSH-2018A PSH-3610A PSH-3620A PSH-3630A

固纬可编程直流电源PSH-2018A PSH-3610A PSH-3620A PSH-3630A

浏览人数：497 发表时间：2022-04-24

输入电压范围宽广及高功率因数 (P.F) 高效率及高功率密度高定电压及定电流操作过电压保护、过电流保护及过温度保护低输出涟波及噪声选购接口：IEEE-488.2 标准接口：RS-232C 输出 ON/OFF 控制自我测试及软体校正 LCD 显示

产品咨询电话：18928099272

购买咨询产品手册

产品简介

PSH系列是单组输出，360W到1080W可程式切换直流电源供应器，过电压、过电流和过温度保护可以使PSH电源和负载免受意外的损坏。远端侦测可以自动补偿线路与负载之间导线的损耗。LCD可以同时显示输出或是设定参数，自我测试和软体校正特点可以降低日常维护的机率，亦可以透过RS-232标准介面或GPIB选购介面来执行SCPI指令和LabVIEW软体程式来进行远端控制和ATE系统软体的开发。模组化的结构，独特的后板输出结构输和可被选配的的19”，4U的面板机柜式框架设计，确保PSH系列是大型系统的合适选择。（注：RS-232C和GPIB介面两者不能同时安装）。

快速选型

型号	电流	电压	功率	功能	标配接口
PSH-2018A	18A	20V	360W	开关	RS232
PSH-3610A	10A	36V	360W	开关	RS232
PSH-3620A	20A	36V	720W	开关	RS232
PSH-3630A	30A	36V	1080W	开关	RS232

详细规格
	PSH-2018A	PSH-3610A	PSH-3620A	PSH-3630A
输出
电压	20V	36V	36V	36V
电流	18A	10A	20A	30A
变动率 (定电压模式)
负载	≦0.1% + 5mV	≦0.1% + 5mV	≦0.1% + 5mV	≦0.1% + 5mV
电源	≦0.05% + 5mV	≦0.05% + 5mV	≦0.05% + 5mV	≦0.05% + 5mV
变动率(定电流模式)
负载	≦0.2% + 5mA	≦0.2% + 5mA	≦0.2% + 10mA	≦0.2% + 15mA
电源	≦0.2% + 5mA	≦0.2% + 5mA	≦0.2% + 10mA	≦0.2% + 15mA
涟波&噪声
电压 (mVrms)	≦10mVrms	≦10mVrms	≦10mVrms	≦10mVrms
电压 (mVpp)	≦100mVp-p 20Hz~20MHz	≦100mVp-p 20Hz~20MHz	≦100mVp-p 20Hz~20MHz	≦100mVp-p 20Hz~20MHz
电流 (mArms)	≦0.2%	≦0.2%	≦0.2%+20mA	≦0.2%+40mA
分辨率
电压 ≤36V	10mV	10mV	10mV	10mV
电压＞36V	20mV	20mV	20mV	20mV
电流10A	10mA	10mA	20mA	30mA
电流20A	10mA	10mA	10mA	20mA
编程精确度
电压< 36V	≤0.05% + 25mV	≤0.05% + 25mV	≤0.05% + 25mV	≤0.05% + 25mV
电压＞36V	≤0.05% + 50mV	≤0.05% + 50mV	≤0.05% + 50mV	≤0.05% + 50mV
电流10A	≤0.2% + 30mA	≤0.2% + 30mA	≤0.2% + 60mA	≤0.2% + 90mA
电流20A	≤0.2% + 30mA	≤0.2% + 30mA	≤0.2% + 30mA	≤0.2% + 60mA
读值分辨率（表头）
电压	同分辨率
电流	同分辨率
读值精确度
电压	同编程准确度
电流	同编程准确度
温度系数
电压(25 + 5°C )	< 100ppm/°C
响应时间(上升/下降)
电压上升（10%~90%）	< 150mS（≤95%额定负载）
电压下降（90%~10%）	< 150mS（≥10%额定负载）
瞬间恢复时间 (50% Step Load Change From 25%~75%)
定电压模式	<2mS
保护功能
OVP/OCP/OHP	V
突发电流保护	V
输出 On/Off 控制
	V
电源
AC 90V ~ 250V, 50/60Hz
尺寸&重量
	108(宽) x 142(高) x 393(长)mm,约3.3kg	108(宽) x 142(高) x 393(长)mm,约3.3kg	188(宽) x 142(高) x 393(长)mm，约6.2kg	268(宽) x 142(高) x 393(长)mm，约9.3kg
