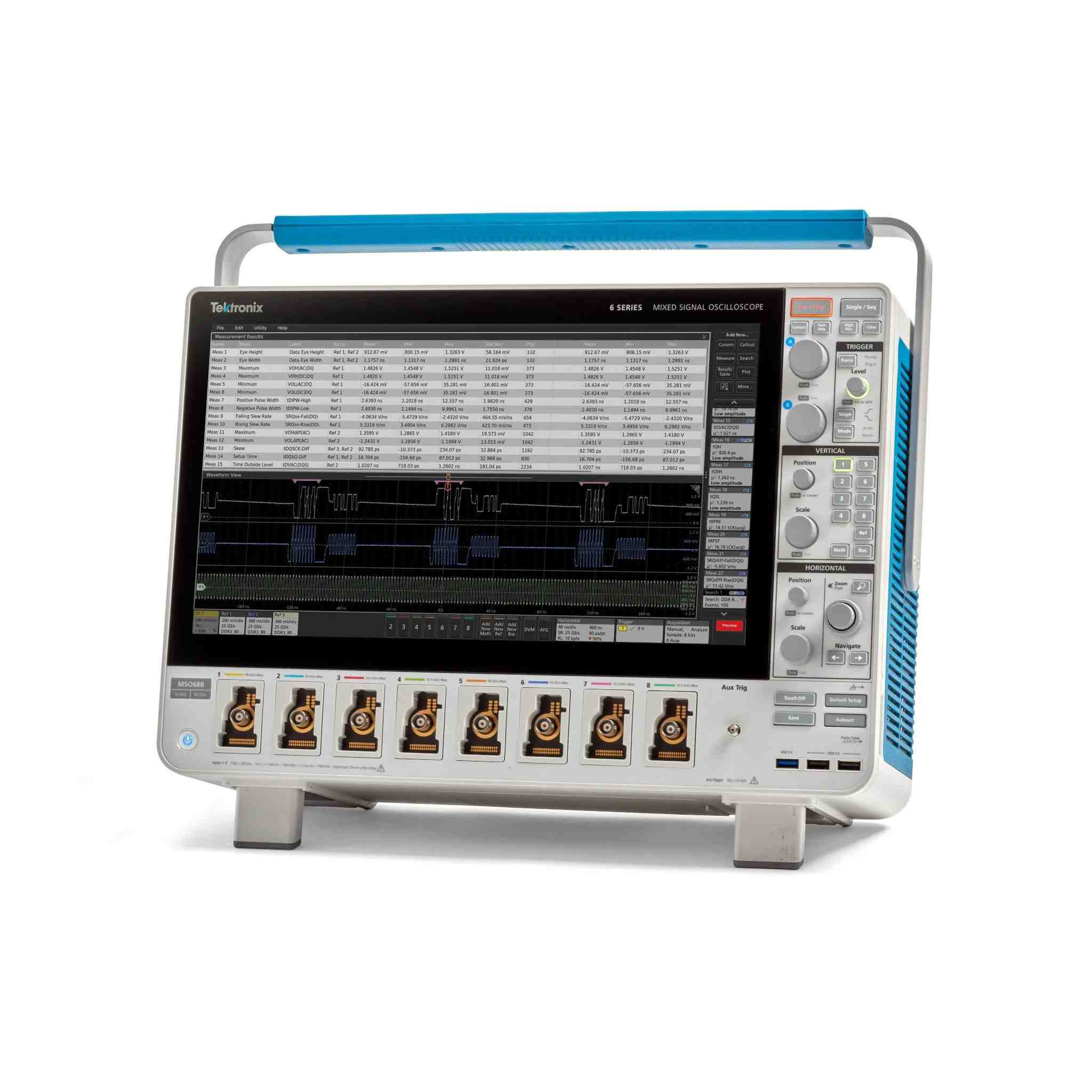

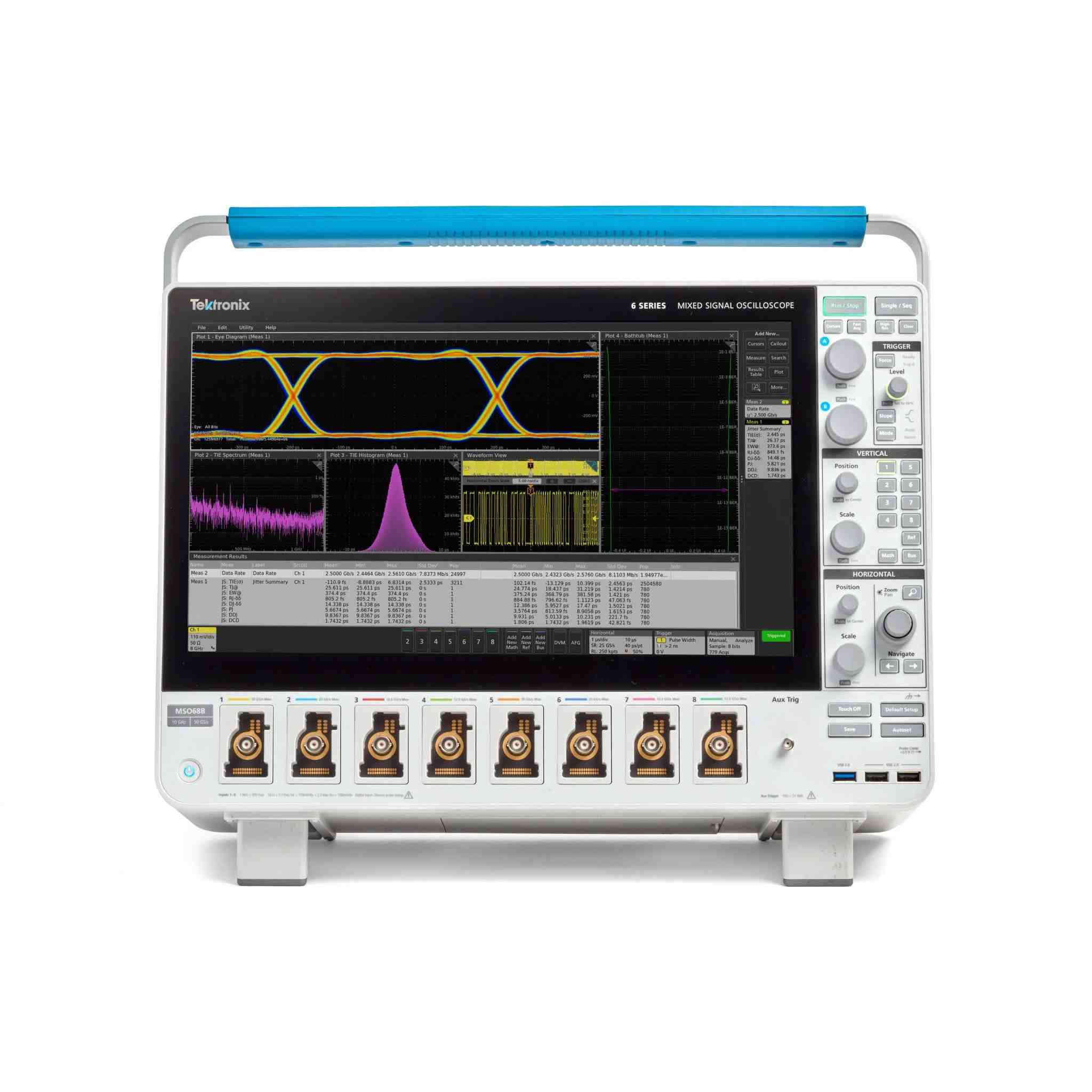

泰克全新MSO6B系列混合信号示波器型号： MSO66B、 MSO68B 、MSO64B

泰克全新MSO6B系列混合信号示波器型号： MSO66B、 MSO68B 、MSO64B

浏览人数：378 发表时间：2022-05-03

输入通道 4、6 或 8 FlexChannel 输入。每个 FlexChannel 提供一个模拟信号输入或者连接 TLP0581 探头实现 8 路数字逻辑输入带宽1 1、2.5、4、6、8 或 10 GHz 采样率 2 模拟通道上为 50 GS/s 4 模拟通道上为 25 GS/s 4 以上模拟通道上为 12.5 GS/s 记录长度 1 在所有模拟/数字通道上最高为 1 G 样点信号发生器1 13 种标准波形，加上任意波形数字电压表2 4 位触发频率计数器2 8 位显示器 15

产品咨询电话：18928099272

购买咨询产品手册

产品简介

B 版本新增功能

更多通道

4、6 和 8 通道型号

噪音更低

在所有垂直范围内具有行业领先的噪声性能（满刻度百分比）

带宽更高

1-8 GHz 仍然可用。已添加 10 GHz

采样灵活

2 通道采样率为 50 GS/s
4 通道采样率为 25 GS/s
4 通道以上采样率均为 12.5 GS/s

安全简化

所有用户数据均存储于可移动固态硬盘驱动器上

性能指标

易用性新标准

内置测量和分析

处理高速时钟和数据

多通道频谱分析

从 3 V 电源轨到三相驱动器

了解 6 系列 B

性能指标
易用性新标准
内置测量和分析
处理高速时钟和数据
多通道频谱分析
从 3 V 电源轨到三相驱动器

超低噪声。更多详情。

看到从未见过的信号详情。

示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
1 mV/div 和 1 GHz 时的噪声 <55 µV
50 mV/div 和 10 GHz 时的噪声 <1.25 mV

同步多通道频谱分析

获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。

任何模拟通道均可视为波形、频谱或两者
射频频率或幅度变化时绘图和触发
频谱和时域波形同步以与射频和时域事件相关联
频谱控制（例如中心频率和 RBW）完全独立于时域控制

简化的高级分析

在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。

自动化测量与趋势分析
Spectrum View（频谱视图）同步多通道频谱分析
高级抖动分析
高级功率分析
低噪声纹波测量
内存分析和调试
高速串行一致性

保真度从探头端部开始

通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。
